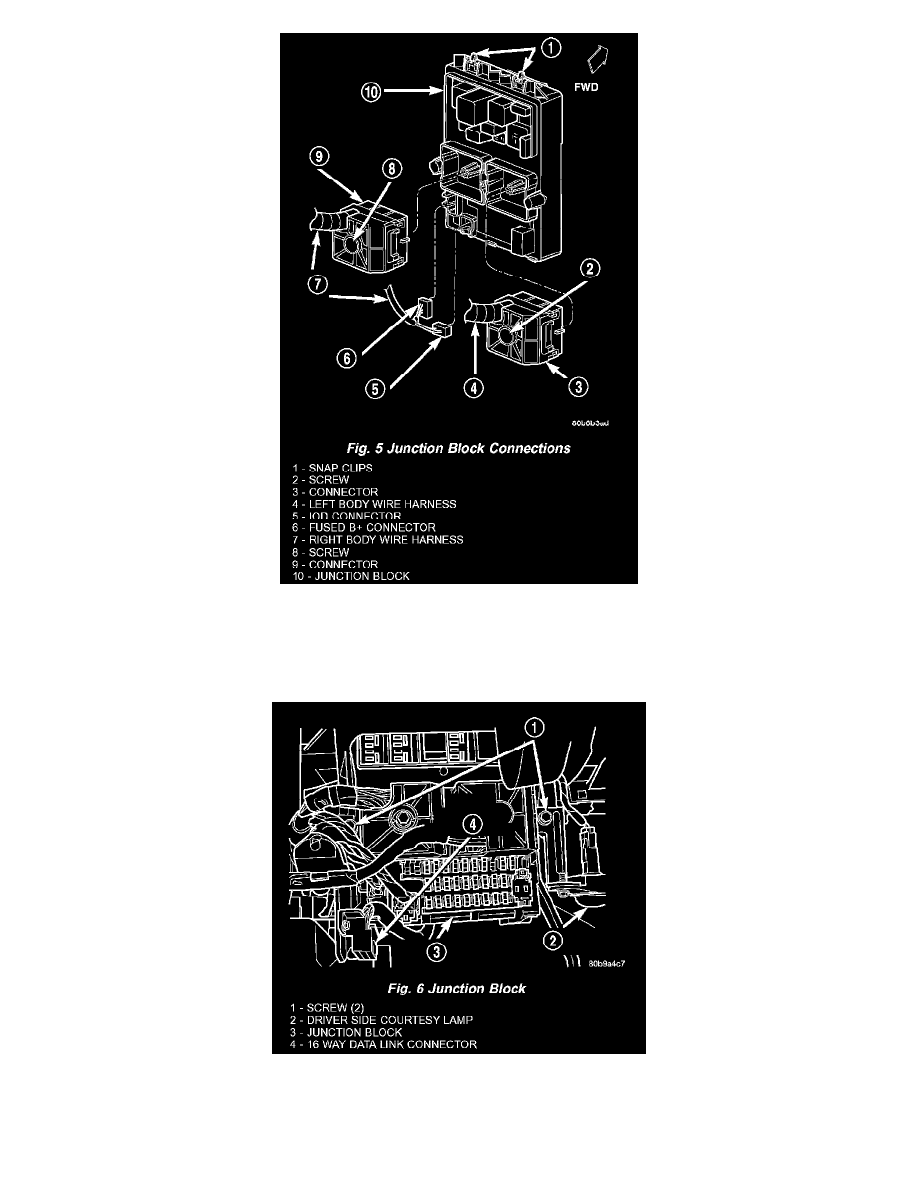

Fig. 5 Junction Block Connections

6. Disconnect the fused B(+) and the IOD wire harness connectors from the connector receptacles located near the bottom of the JB (Fig. 5).
7. Remove the screws that secure the right and left body wire harness bulkhead connectors to the connector receptacles located near the center of the

JB and disconnect the connectors.

Fig. 6 Junction Block

8. Remove the two screws that secure the JB to the instrument panel steering column support bracket (Fig. 6).
9. To disengage the two snap clips that secure the top of the JB to the instrument panel steering column support bracket, grasp the bottom of the
