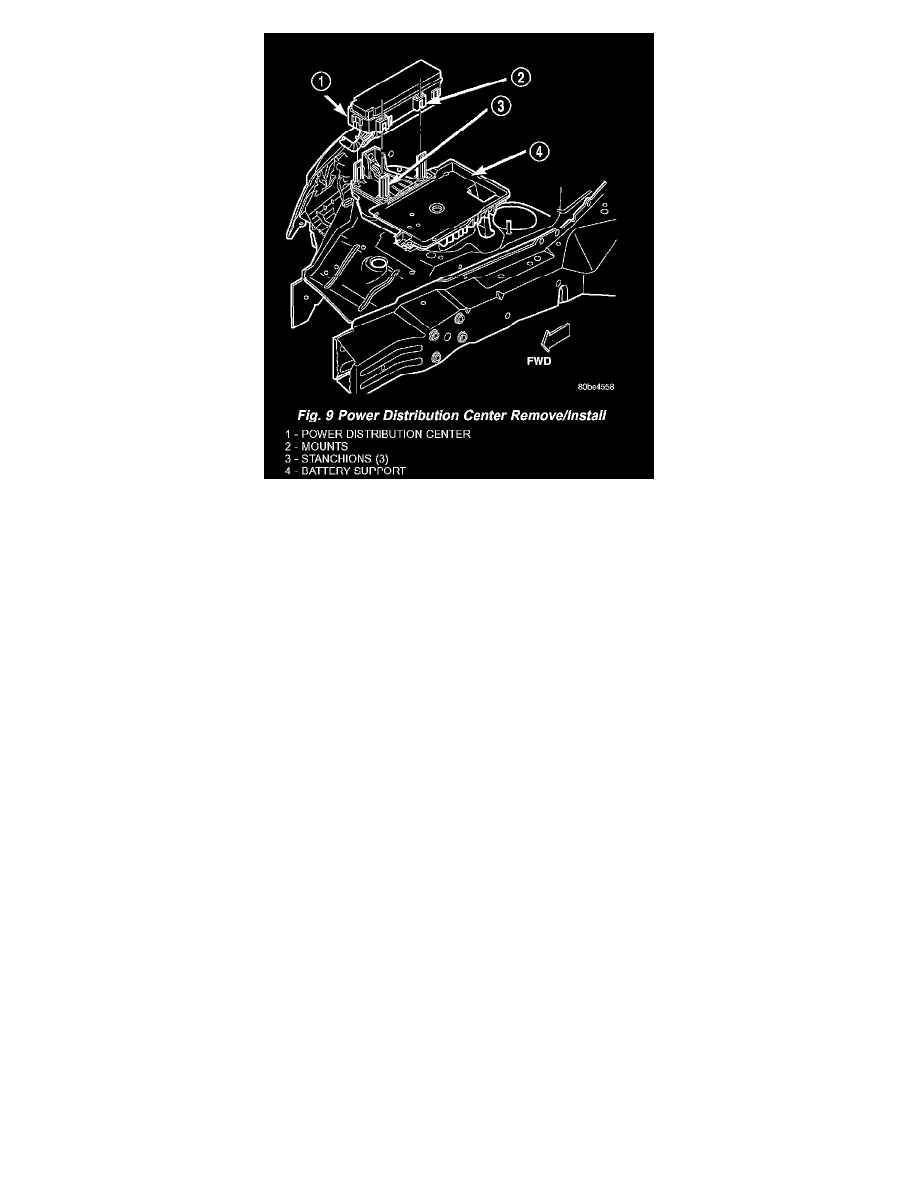

Fig. 9 Power Distribution Center Remove/Install

8. Disengage the latches on the PDC housing mounts from the tabs on the PDC mounting stanchions of the battery support, and pull the PDC housing

upward to disengage the mounts from the stanchions (Fig. 9).

9. Remove the PDC and the right headlamp and dash wire harness from the engine compartment as a unit.

INSTALLATION

1. Position the PDC and the right headlamp and dash wire harness unit in the engine compartment.
2. Engage the PDC housing mounts with the stanchions of the battery support and push the unit downward until the mount latches fully engage the

mounting tabs on the stanchions.

3. Install the two-holed eyelet of the battery wire harness PDC take outs onto the two PDC B(+) terminal studs.
4. Install and tighten the nuts that secure the eyelet of the battery wire harness PDC take outs to the B(+) terminal studs. Tighten the nuts to 11.3 N.m

(100 in. lbs.).

5. Engage each of the retainers that secure the right headlamp and dash wire harness to the vehicle body and chassis components. Refer to Connector

Locations in Wiring Diagrams for the location of more information on the right headlamp and dash wire harness retainer locations.

6. Install all of the fasteners that secure each of the right headlamp and dash wire harness ground eyelets to the vehicle body and chassis components.

Refer to Connector Locations in Wiring Diagrams for the location of more information on the ground eyelet locations.

7. Reconnect each of the right headlamp and dash wire harness connectors. Refer to Connector Locations in Wiring Diagrams for the location of

more information on the right headlamp and dash wire harness connector locations. For connectors secured with screws, tighten the screws to 4.3
N.m (38 in. lbs.).

8. Reconnect the battery negative cable.

PDC HOUSING LOWER COVER REMOVAL

The Power Distribution Center (PDC) cover, the PDC housing lower cover, the PDC relay wedges, the PDC relay cassettes and the PDC B(+)
terminal stud module are available for service replacement. The PDC cover can be simply unlatched and removed from the PDC housing without the
PDC being removed or disassembled. Service of the remaining PDC components requires that the PDC be removed from its mounting and
disassembled. Refer to Wiring Repair in Wiring Diagrams for the location of the wiring repair procedures.

1. Remove the battery from the battery support. Refer to Battery System for the location of the battery removal procedures.
2. Unlatch and remove the cover from the PDC.
3. Remove the two nuts that secure the two-holed eyelet of the battery wire harness PDC take out to the B(+) terminal studs near the front of the

PDC.

4. Remove the battery wire harness PDC take out eyelet from the two PDC B(+) terminal studs.
5. Disengage the latches on the PDC housing mounts from the tabs on the PDC mounting stanchions on the battery support, and pull the PDC

housing upward to disengage the mounts from the stanchions.

6. Where the right headlamp and dash wire harness exits the PDC, remove the tape that secures the wire harness to the trough formation on the PDC

housing lower cover.
