Variable Induction Control Actuator: Service and Repair

Intake Manifold Tuning (IMT) Valve

Service Repair No - 19.22.65

Removal

1. Disconnect the battery ground cable.
2. Remove the engine cover.

CAUTION: Before the disconnection or removal of any components, ensure the area around joint faces and connections are clean. Plug any open
connections to prevent contamination.

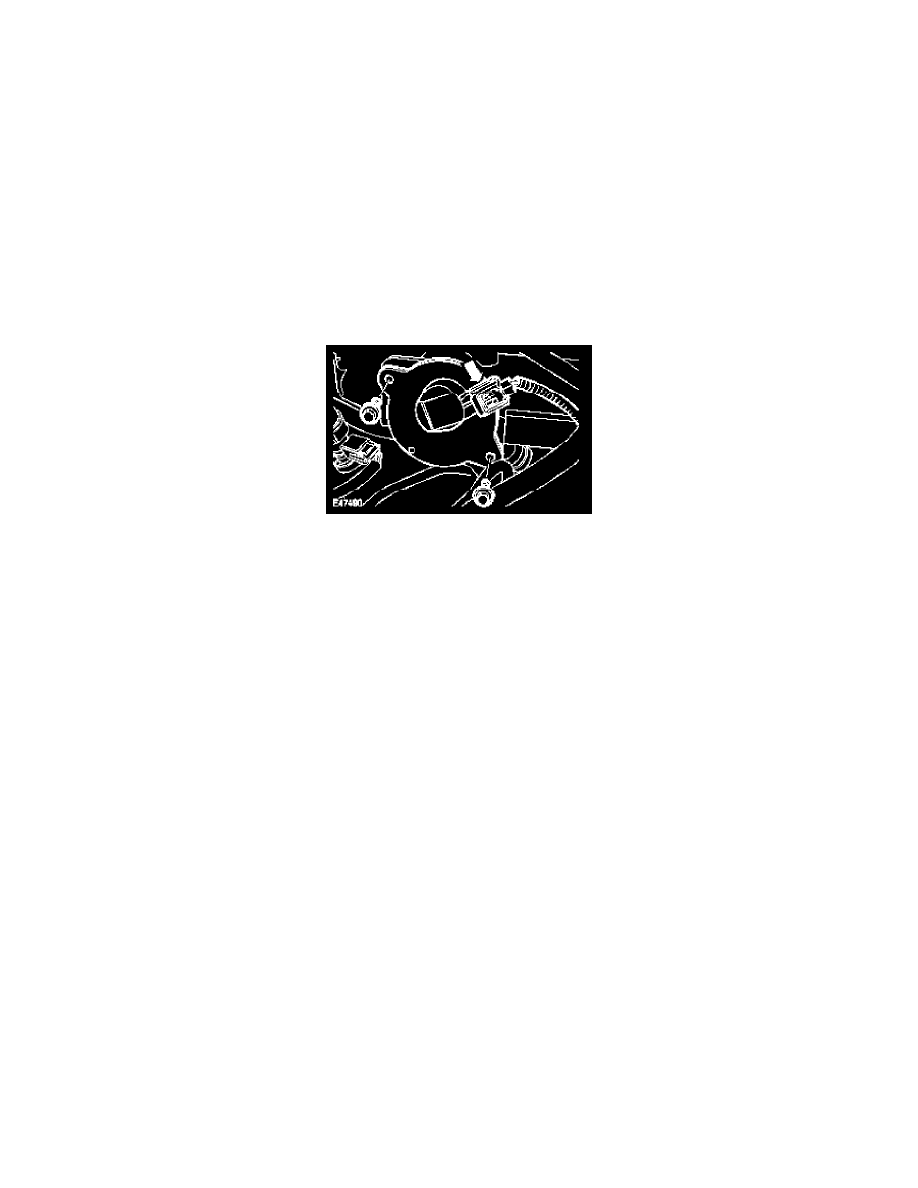

3. Remove the intake manifold tuning valve.

^

Disconnect the electrical connector.

^

Remove the 2 bolts.

^

Discard the O-ring seal.

Installation

1. Install the intake manifold tuning valve.

^

Clean the component mating faces.

^

Install a new O-ring seal.

^

Tighten the bolts to 10 Nm (7 ft. lbs.).

2. Connect the electrical connector.
3. Install the engine cover.
4. Connect the battery ground cable.
