30

MANIFOLD AND EXHAUST SYSTEM

RANGE ROVER

4

REPAIR

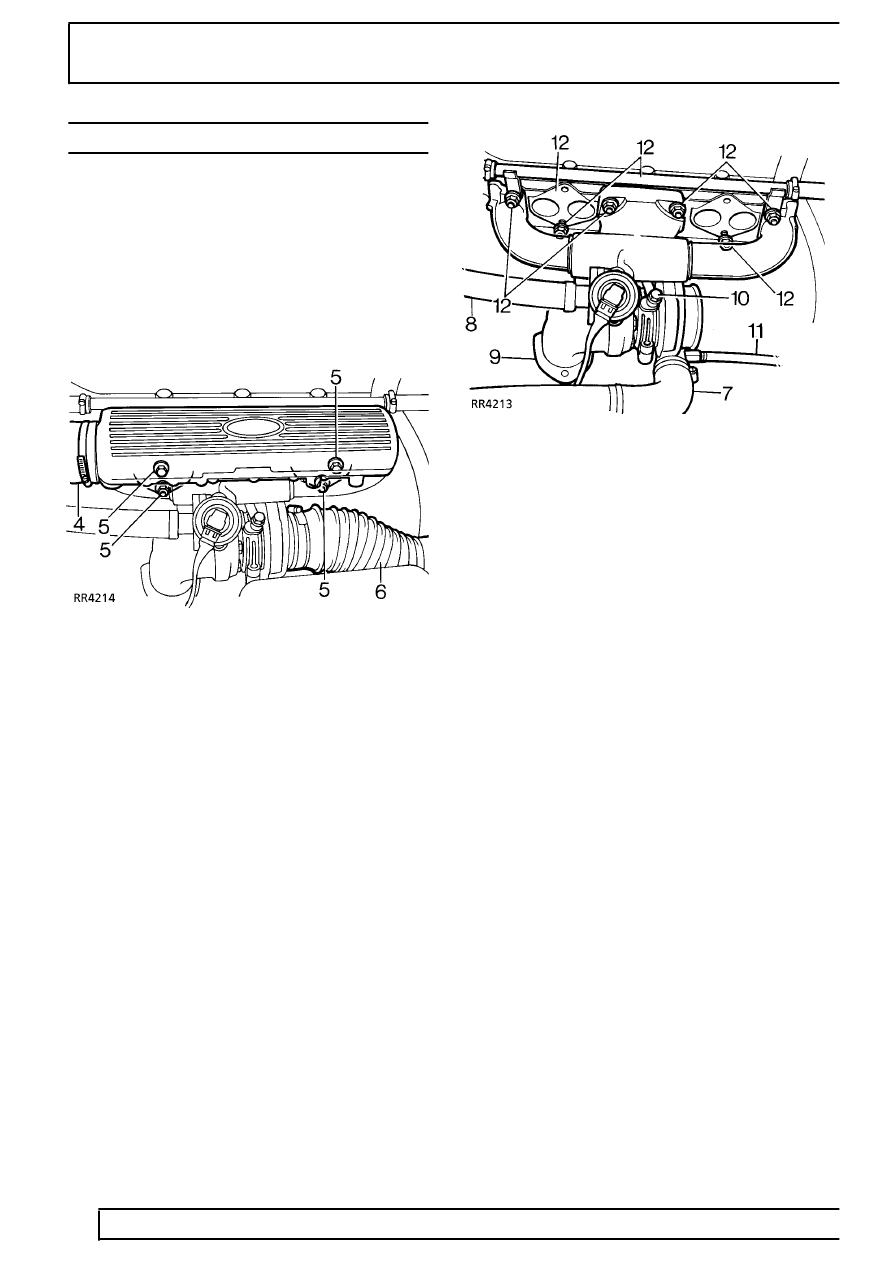

EXHAUST MANIFOLD - Tdi

Service repair no - 30.15.10

Remove

1. Disconnect battery negative lead.
2. Remove heat shield from rear of air intake

manifold.

3. Release dip stick tube from cylinder block.
4. Disconnect the intake hose from the manifold.

5. Remove the two bolts and two nuts securing the

intake manifold to the cylinder head and
withdraw the inlet manifold.

6. Remove air filter inlet pipe to turbo unit.
7. Remove intercooler pipe from turbo to

intercooler.

8. Disconnect the EGR pipe from the inlet manifold

hose.

9. Remove the three fixings at the exhaust pipe

flange.

10. Release the turbo charger oil pipes from the

cylinder block.

11. Remove the turbo boost pipes.

12. Remove seven bolts securing the exhaust

manifold, release the heater rail and remove the
manifold gasket, complete with turbo unit.

13. Remove four bolts and disconnect diaphragm

rod from manifold, and remove turbo charger if
necessary.

Refit

14. Reverse removal procedure. 1 to 12. Use a new

manifold and exhaust flange gaskets.

15. Reconnect battery negative lead. Start engine

and check for leaks.
