EGR Backpressure Transducer: Locations

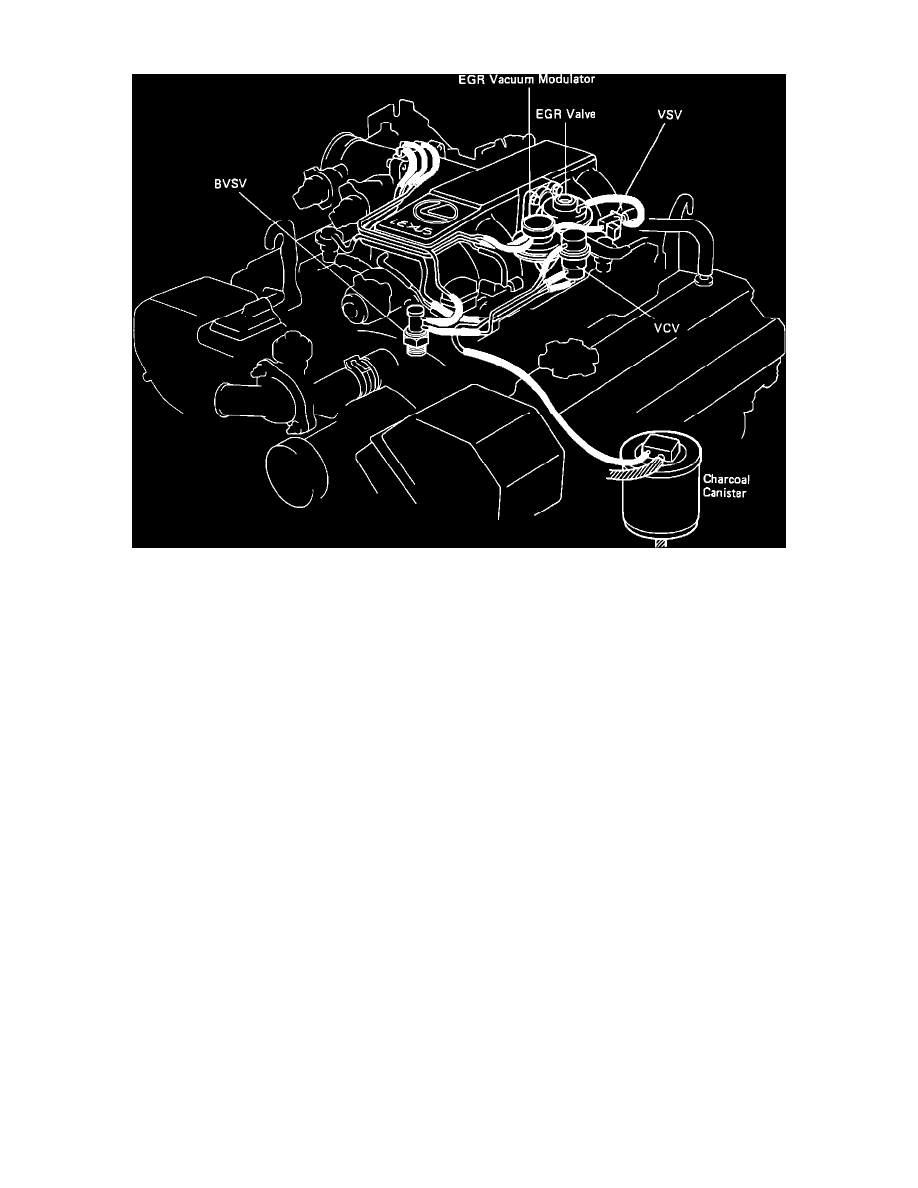

Emission System Layout

Bimetal Vacuum Switching Valve

Threaded into the water jacket in the front of the engine.

Charcoal Canister

Mounted at the left front corner of the engine.

EGR Vacuum Modulator

Mounted to a bracket near the EGR on left side of intake manifold.

EGR Valve

Mounted to the left side of intake manifold.

EGR VSV

Mounted to the left side of intake manifold.

PCV Valve

Mounted at in the rear of left side valve cover.

Vacuum Control Valve (VCV)

Mounted next to vacuum modulator on the left side of the intake manifold.
