Wheel Fastener: Service and Repair
Rear

REPLACEMENT

1. REMOVE REAR WHEEL
2. REMOVE BRAKE CALIPER AND DISC

a. Remove the 2 bolts, brake caliper and disc.
b. Support the brake caliper securely.

3. REMOVE HUB BOLT

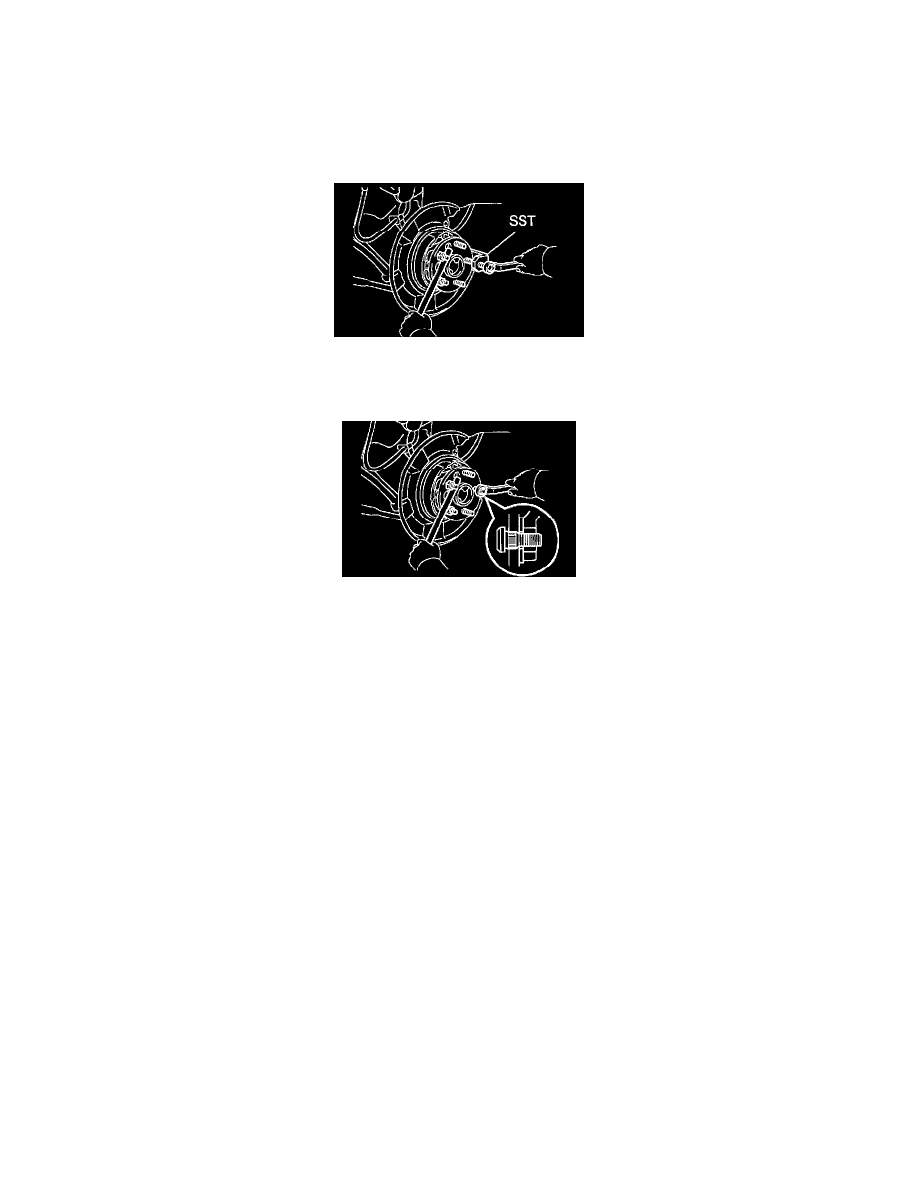

Using SST, remove the hub bolt.
SST 09628-10011

4. INSTALL HUB BOLT

a. Install a washer and nut to the hub bolt, as shown in the illustration.
b. Install the hub bolt by torquing the nut.

5. INSTALL BRAKE DISC AND CALIPER

Install the disc, brake caliper and 2 bolts.

Torque: 47 Nm (475 kgf-cm, 34 ft. lbs.)

6. INSTALL REAR WHEEL

Torque: 103 Nm (1,050 kgf-cm, 76 ft. lbs.)
