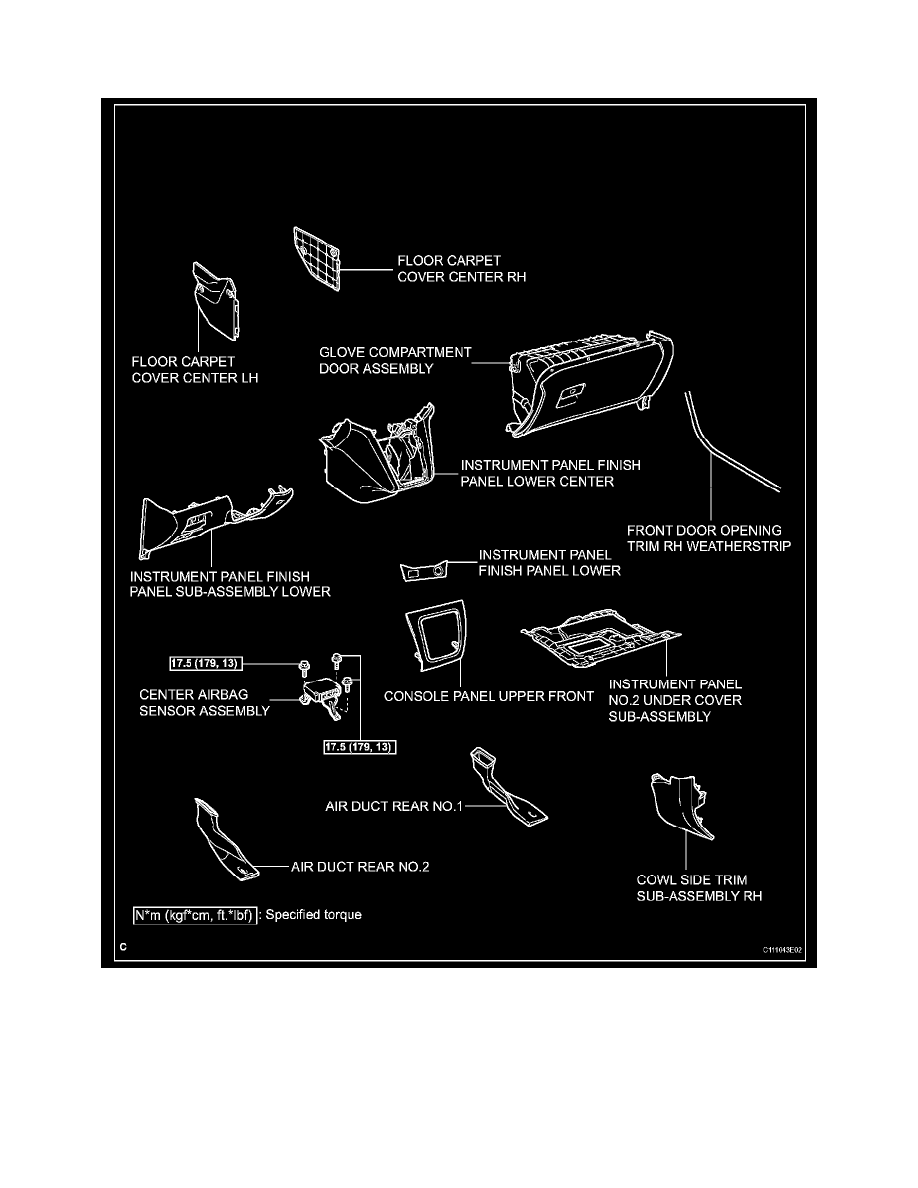

3. REMOVE FRONT SEAT ASSEMBLY
4. REMOVE CONSOLE PANEL UPPER FRONT
5. REMOVE INSTRUMENT PANEL FINISH PANEL LOWER
6. REMOVE FRONT DOOR SCUFF LH PLATE
7. REMOVE INSTRUMENT PANEL FINISH PANEL SUBASSEMBLY LOWER

8. REMOVE FRONT DOOR SCUFF RH PLATE

HINT: Use the same procedures for the front door scuff RH plate and the front door scuff LH plate.

9. REMOVE FRONT DOOR OPENING TRIM RH WEATHERSTRIP

10. REMOVE COWL SIDE TRIM SUB-ASSEMBLY RH

HINT:  Use the same procedures for the cowl side trim subassembly RH and the cowl side trim sub-assembly LH.

11. REMOVE INSTRUMENT PANEL NO.2 UNDER COVER SUB-ASSEMBLY
12. REMOVE GLOVE COMPARTMENT DOOR ASSEMBLY
13. REMOVE FLOOR CARPET COVER CENTER LH

14. REMOVE FLOOR CARPET COVER CENTER RH

HINT:  Use the same procedures for the floor carpet cover center RH and the floor carpet cover center LH.

15. REMOVE INSTRUMENT PANEL FINISH PANEL LOWER CENTER
16. REMOVE CONSOLE BOX HOLE COVER

17. REMOVE CONSOLE BOX NO.2 HOLE COVER

HINT:  Use the same procedures for the console box No.2 hole cover and the console box hole cover.

18. REMOVE REAR CONSOLE BOX
19. REMOVE CONSOLE BOX NO.1 DUCT

20. REMOVE CONSOLE COVER LOWER

a. Remove the 2 screws.
b. Disconnect the connector and remove the console cover lower.

21.  REMOVE AIR DUCT REAR NO.2
22. REMOVE AIR DUCT REAR NO.1

23. REMOVE CENTER AIRBAG SENSOR ASSEMBLY
