Part 2

2

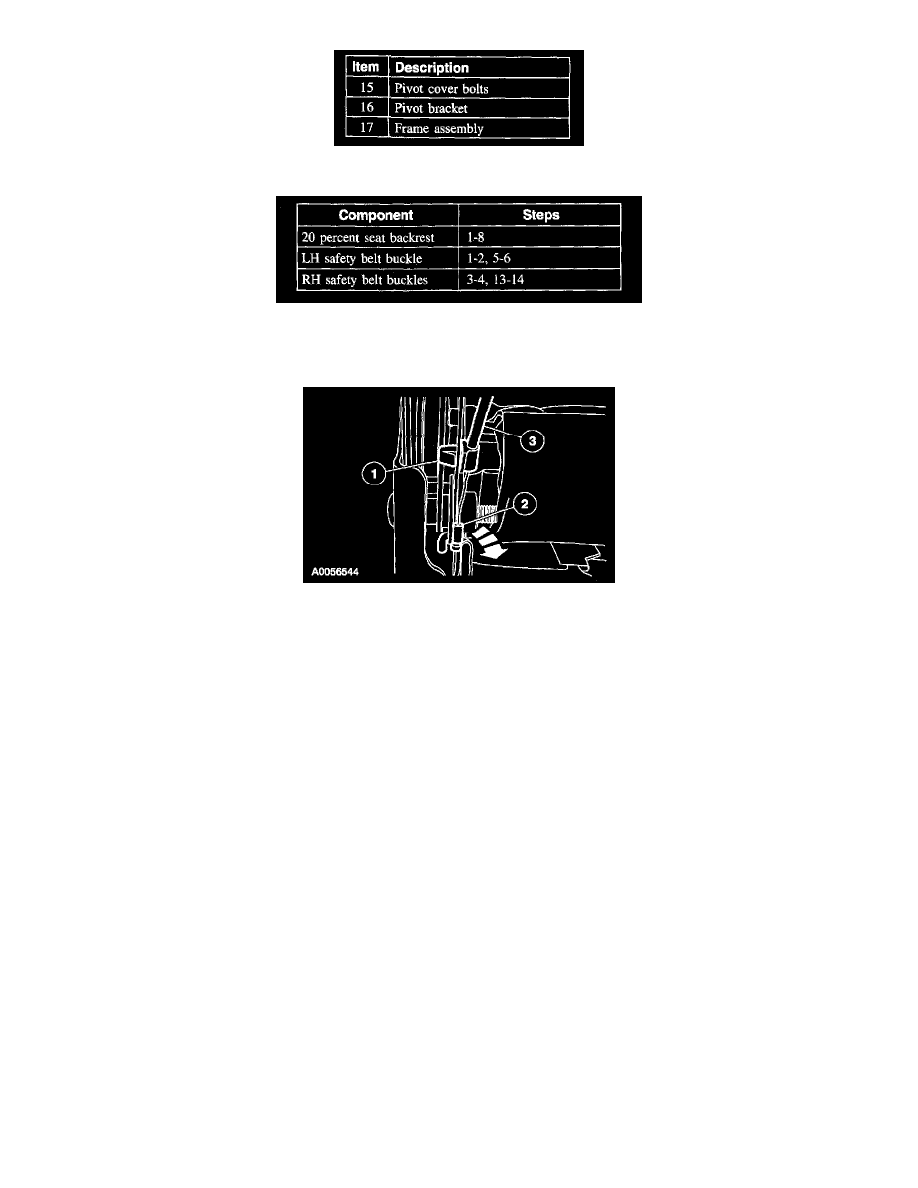

Disassemble the components in the order listed in the illustration and table. To remove individual components, carry out only the given steps.

Item 7: Backrest Latch Bolts Disassembly Note

1. Remove the release handle cable.

1

Pinch to release the retainer clip.

2

Remove the cable end hook from the retaining hole.

3

Position the cable to the side.

2. Release the seat backrest J-clip. Remove all of the staples and lift the material to expose the backrest nut and bolts.

Item 9: Seat Cushion Trim Cover Disassembly Note

1. CAUTION:  Use care when separating the seat upholstery from the hook and loop strip, or the hook and loop strip can be torn from the

seat cushion foam pad.

Separate the hook and loop fasteners.

ASSEMBLY

1. To assemble, reverse the disassembly procedure.

40 Percent, Second Row

REAR SEAT CUSHION - 40 PERCENT, SECOND ROW

DISASSEMBLY

NOTE:  Left-hand seat is shown, right-hand is similar.

1. Remove the second row, 40 percent seat.
