Install the seat cushion pad to the seat cushion frame.

Seats having an OCS service kit installed

8. WARNING: Do not separate components.

CAUTION:
-

Inspect the occupant classification sensor assembly, seat cushion frame and support assembly for any foreign objects, before installing
the occupant classification sensor assembly to the seat cushion frame. If any foreign objects are found, remove them. Failure to do so
may result in personal injury, in the event of an air bag deployment.

-

Failure to route the seat occupant classification sensor components through the correct seat cushion support opening can cause
component failure.

NOTE: If the original equipment occupant classification sensor (OCS) is not being installed, install a service kit OCS using all parts in the kit.

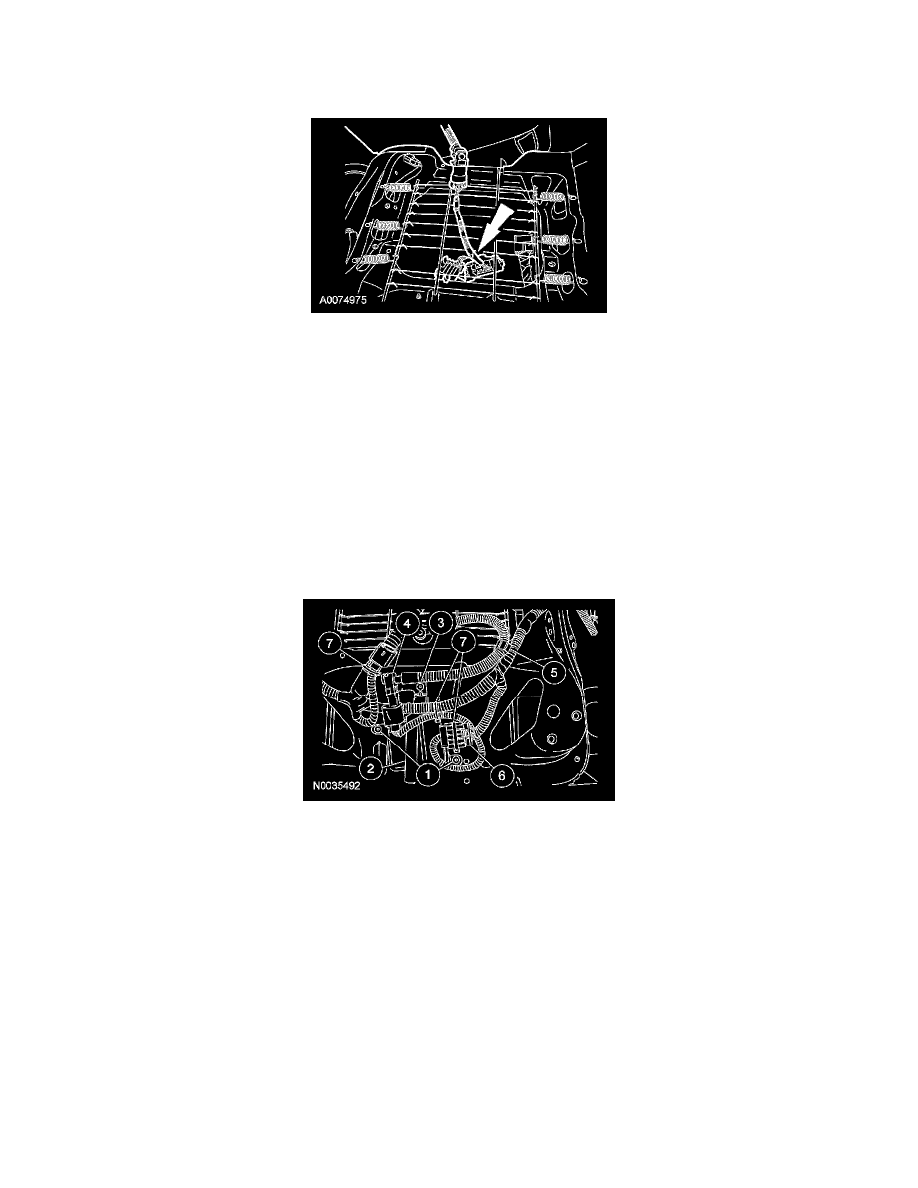

Position the OCS assembly to the seat cushion frame.
-

Using an OCS service kit, feed the ECU, electrical connector, wire harness, pressure sensor and hose through the largest opening at the front of
the seat cushion frame support assembly as noted during removal.
-

Position the seat cushion pad and bladder to the seat cushion frame.

9. NOTE:  When installing a service part OCS, the main seat wire harness pressure sensor electrical connector does not get used.

Attach and connect the OCS components.
1

Position the ECU onto the seat cushion frame and install the 2 rivets.

2

Position the ECU bracket through the opening in the front of the seat cushion frame.

3

Install the ECU bracket rivet.

4

Install the pressure sensor onto the seat cushion frame bracket, making sure the retaining ear is completely engaged.

5

Attach the pressure sensor hose.

6

Connect the main seat wire harness OCS electrical connector to the service part OCS electrical connector.

7

Tie strap all loose wire harnesses and electrical connectors safely out of the way.

All seats
