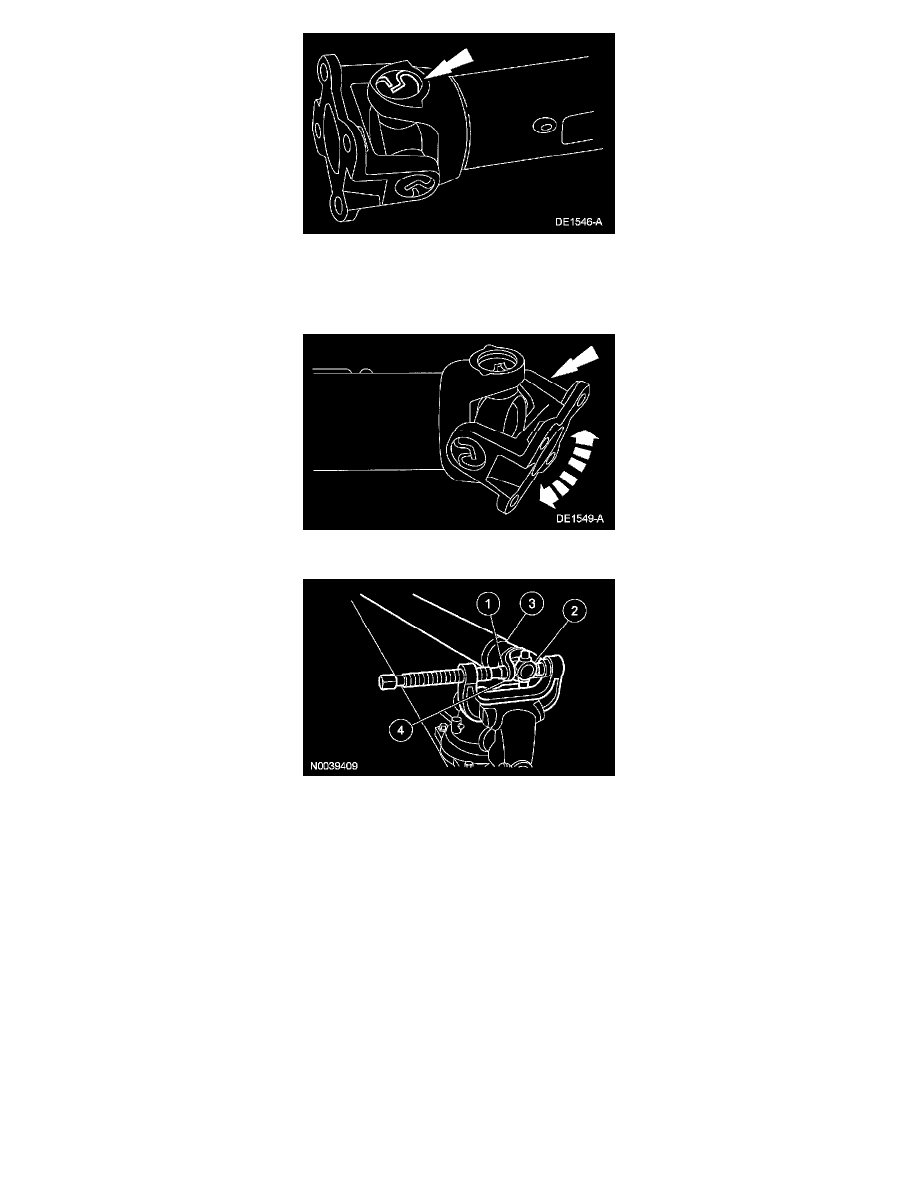

Remove the driveshaft from the U-Joint Tool and install the snap ring.

6. Repeat Steps 4 and 5 for the opposite side.

7. NOTE:  Do not strike the bearings. If binding, strike the yoke with a brass or plastic hammer.

Check the universal Joint for freedom of movement.

8. Install a new bearing cup.

1

Start a new bearing cup into the driveshaft yoke.

2

Position a new spider in the driveshaft yoke.

3

Install the driveshaft into the U-Joint Tool.

4

Press the bearing cup below the yoke surface.

9. NOTE:  Use the yellow snap rings supplied in the universal kit. If difficulty is encountered installing the yellow snap rings, install the black snap

rings also supplied in the kit.
