Variable Induction Control Actuator: Testing and Inspection

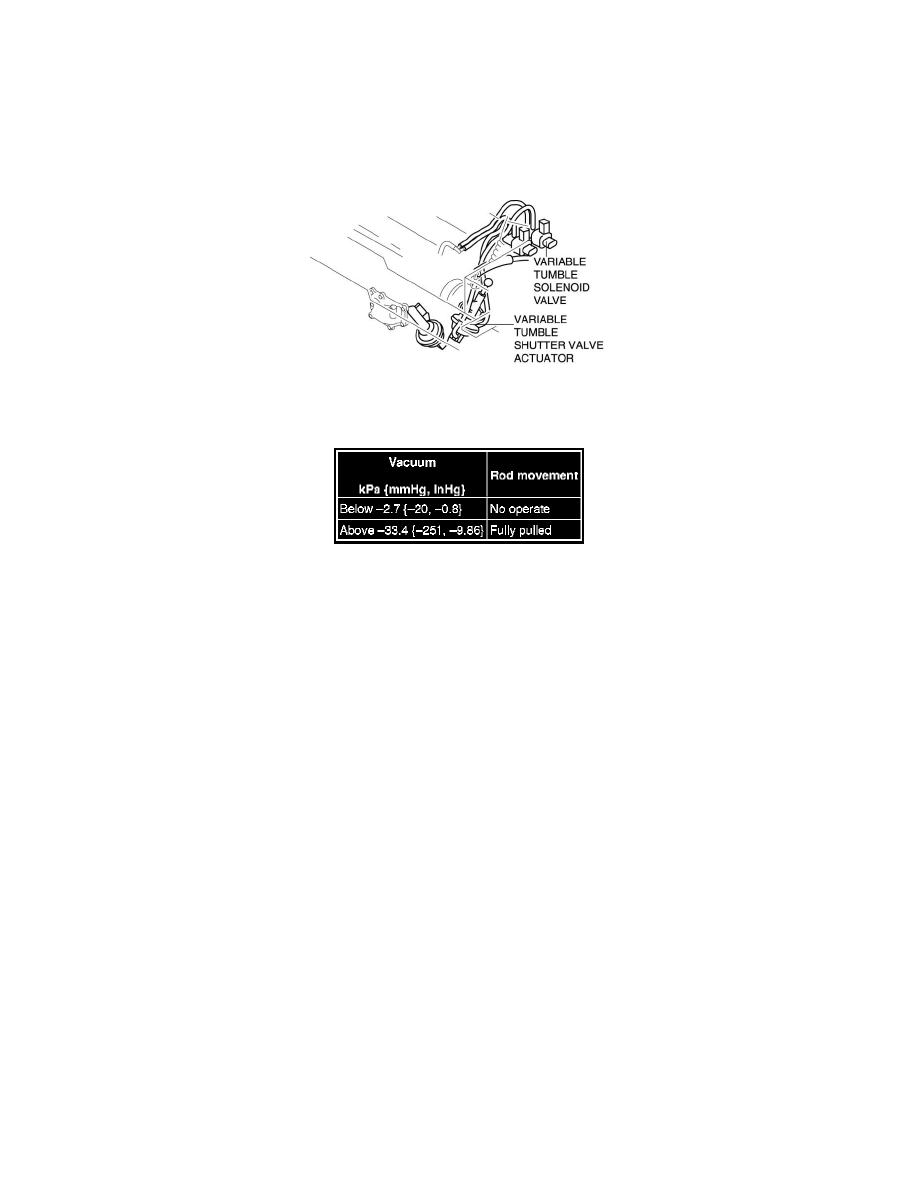

Variable Tumble Shutter Valve Actuator Inspection

VARIABLE TUMBLE SHUTTER VALVE ACTUATOR INSPECTION [L5]

1. Remove the air hose.  See: Engine, Cooling and Exhaust/Engine/Intake Manifold/Service and Repair

2. Disconnect the vacuum hose from the variable tumble shutter valve actuator.

3. Connect a vacuum pump to the variable tumble shutter valve actuator.

4. Apply vacuum and verify that the rod moves.

-

If the rod does not move, replace the intake manifold.  See: Engine, Cooling and Exhaust/Engine/Intake Manifold/Service and Repair
