Vehicle condition

-

Idle after warm up

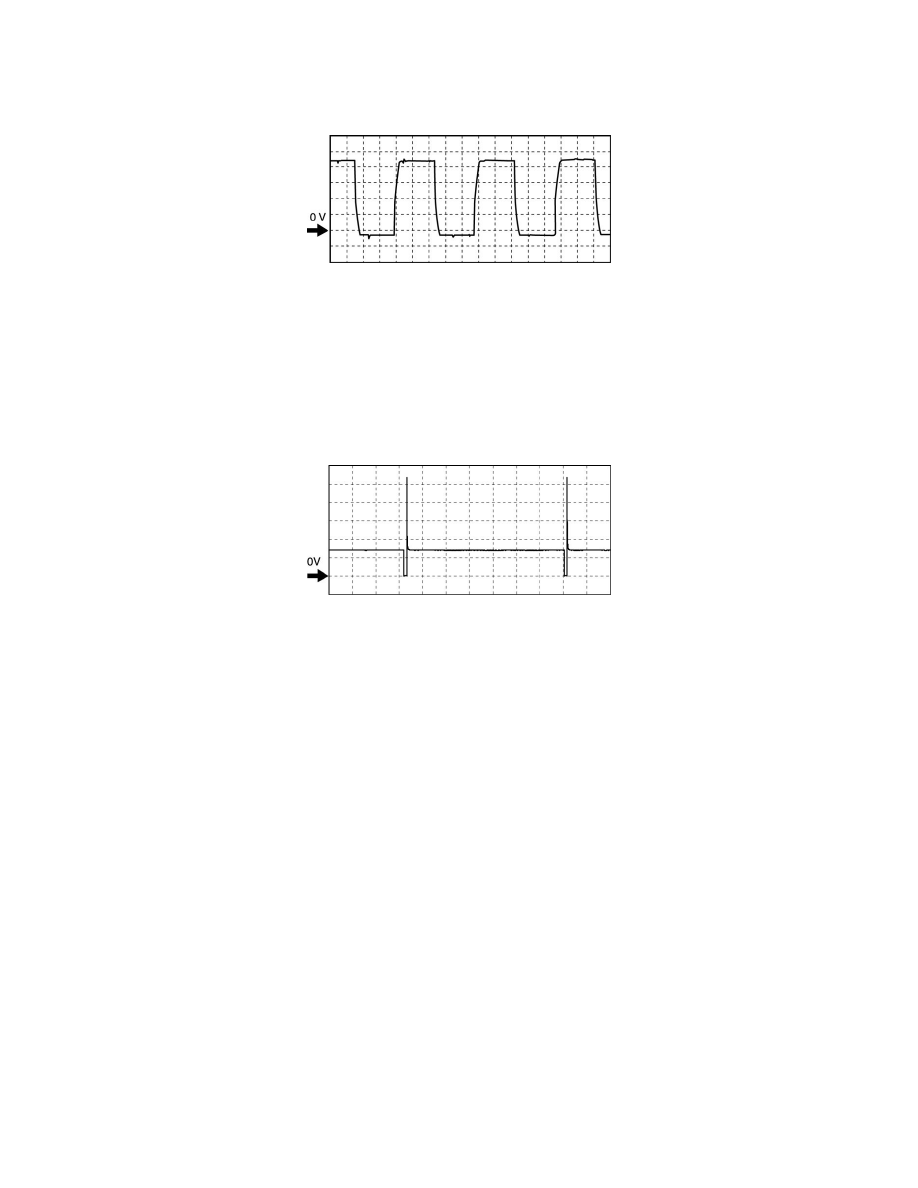

Generator output voltage signal

PCM terminals

-

2AF(+)-body ground(-)

Oscilloscope setting

-

2 V/DIV (Y), 2 ms/DIV (X), DC range

Vehicle condition

-

Idle after warm up

Fuel injection control

PCM terminals

-

Fuel Injection No.1: 2BB(+)-body ground(-)

-

Fuel Injection No.2: 2BC(+)-body ground(-)

-

Fuel Injection No.3: 2BD(+)-body ground(-)

-

Fuel Injection No.4: 2AZ(+)-body ground(-)

Oscilloscope setting

-

10 V/DIV (Y), 25 ms/DIV (X), DC range

Vehicle condition

-

Idle after warm up
