49 G033 105
Outer diameter: 36-41 mm {1.5-1.6 in}

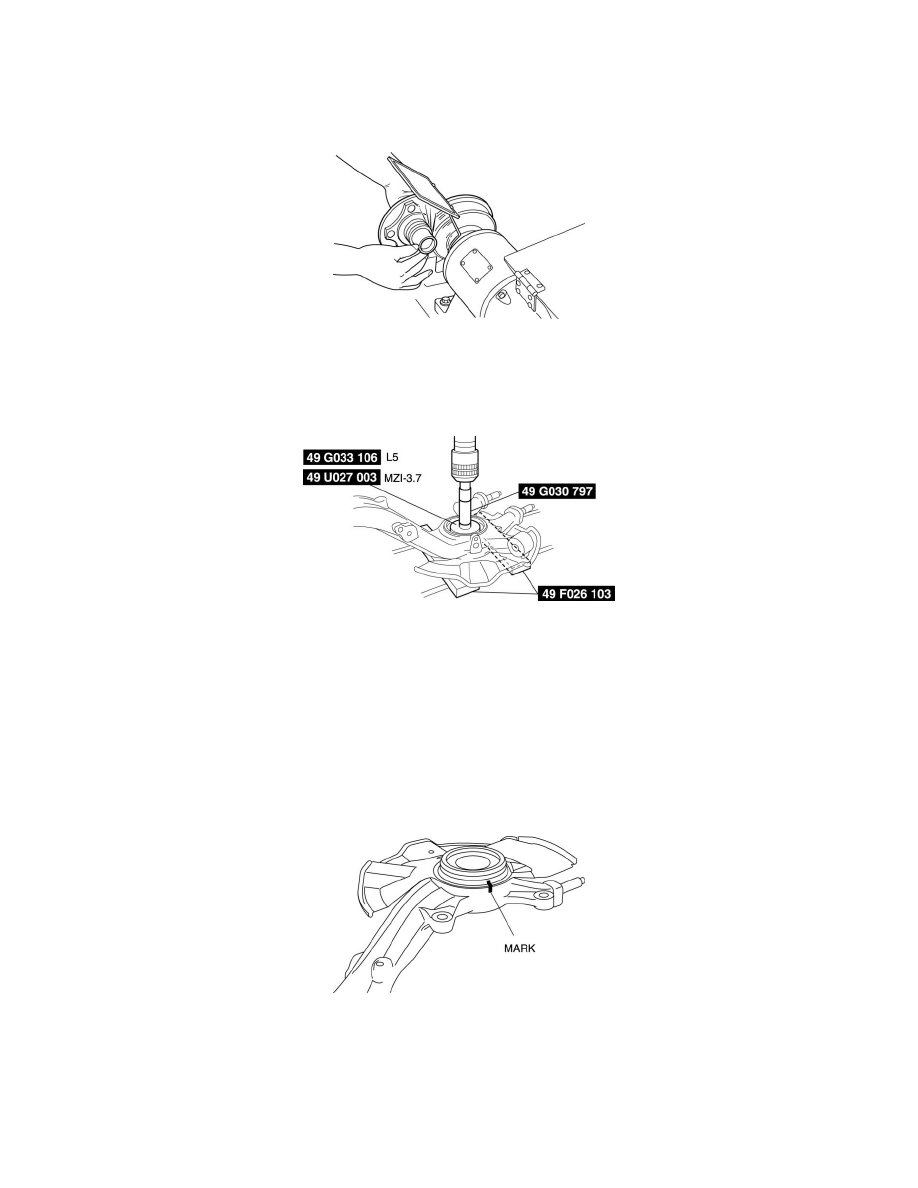

2. If the bearing inner race remains on the front wheel hub component, perform the following procedure.

3. Grind a section of the bearing inner race until approx. 0.5 mm {0.02 in} remains.

4. Remove the bearing inner race using a chisel.

Wheel Bearing Disassembly Note

1. Remove the wheel bearing using the SSTs.

Substitution SST

-

49 G033 106
Outer diameter: 46-67 mm {1.9-2.6 in}

-

49 U027 003
Outer diameter: 65.0-68.5 mm {2.56-2.69 in}

Dust Cover Disassembly Note

NOTE:

-

The dust cover does not need to be removed unless it is being replaced.

1. Mark the dust cover and steering knuckle for proper installation.

2. Remove the dust cover using a chisel.
