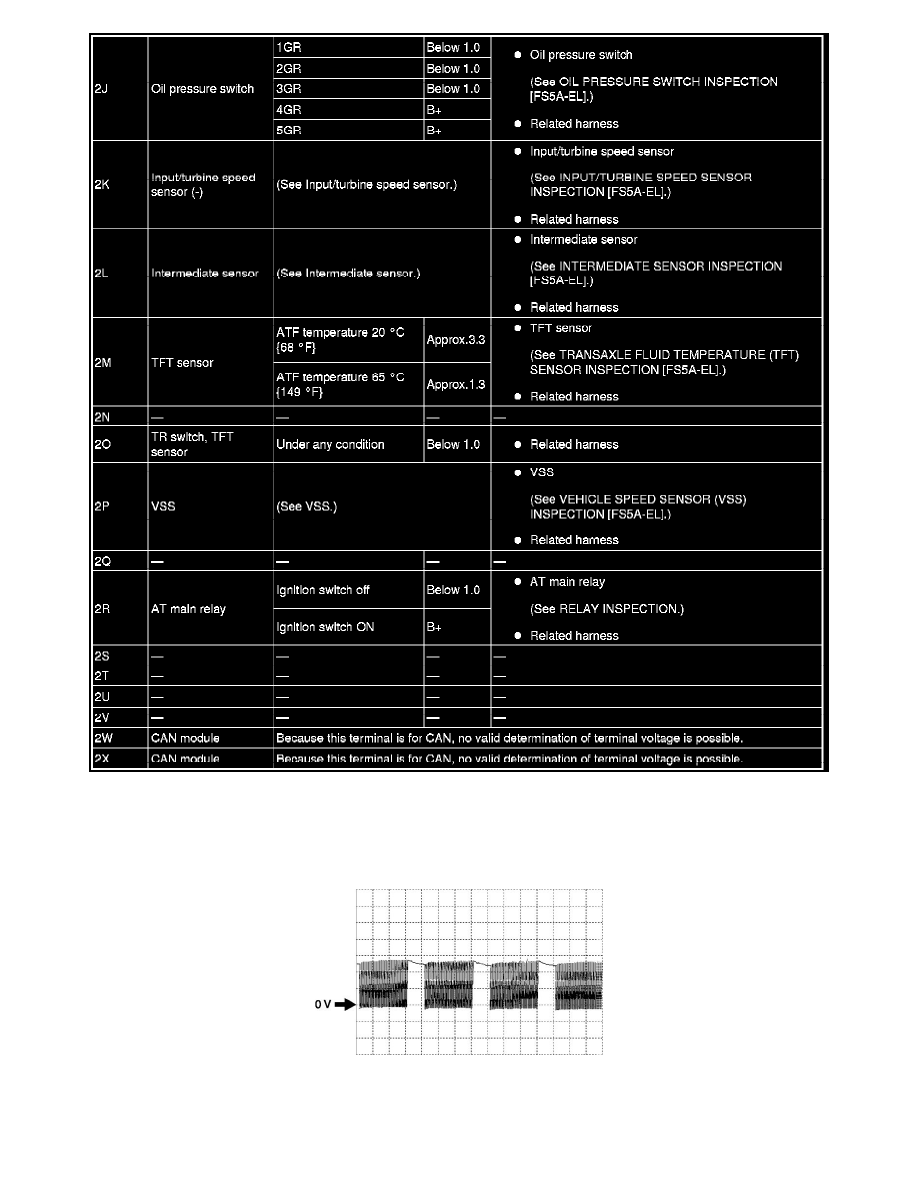

TCM Terminal Voltage (Reference) (Part 3)

Input/Output Wave From (Reference)

Shift solenoid A

-

TCM terminals
1A (+)-body GND (-)

-

Oscilloscope setting
5 V/DIV (Y), 5 ms/DIV (X), DC range
