Shifter A/T: Service and Repair

AUTOMATIC TRANSAXLE SHIFT MECHANISM REMOVAL/INSTALLATION

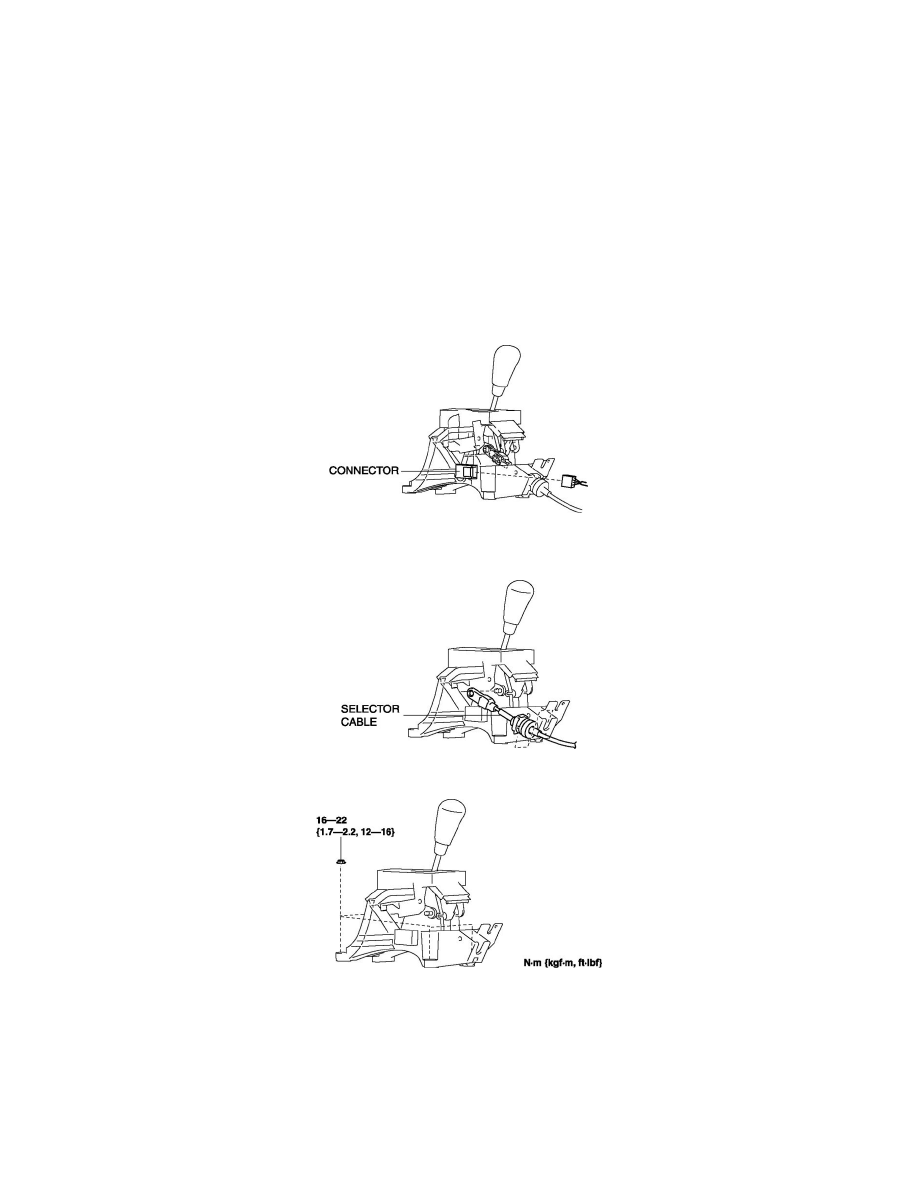

Selector Lever Removal/Installation

CAUTION:

-

Water or foreign objects entering the connector can cause a poor connection or corrosion. Be sure not to drop water or foreign objects on the
connector when disconnecting it.

1. Disconnect the selector lever component connector.

a. Disconnect the negative battery cable.

b. Remove the rear console. (See See: Body and Frame/Interior Moulding / Trim/Console/Service and Repair/Removal and Replacement/Rear

Console Removal/Installation.)

c. Disconnect the selector lever component connector.

2. Remove the selector lever component.

a. Disconnect the selector cable from the selector lever.

b. Remove the selector lever component.

3. Install in the reverse order of removal.

Selector Cable Removal/Installation

1. Disconnect the negative battery cable.

2. Remove the aerodynamic under cover NO.2. (for 5ATX)  See: Body and Frame/Splash Guard/Service and Repair/Aerodynamic Under Cover

No.2 Removal/Installation
