Transmission Position Switch/Sensor: Service and Repair

TRANSAXLE RANGE (TR) SWITCH REMOVAL/INSTALLATION [FS5A-EL]

CAUTION:

-

Water or foreign objects entering the connector can cause a poor connection or corrosion. Be sure not to drop water or foreign objects on the
connector when disconnecting it.

-

Do not damage the terminals.

1. Engage the parking brake and use wheel chocks at the front and rear of the wheels.

2. Select the selector lever to N position.

3. Disconnect the negative battery cable.

4. Remove the air cleaner component.  See: Engine, Cooling and Exhaust/Engine/Intake Manifold/Service and Repair

5. Remove the aerodynamic under cover NO.2.  See: Body and Frame/Splash Guard/Service and Repair/Aerodynamic Under Cover No.2

Removal/Installation

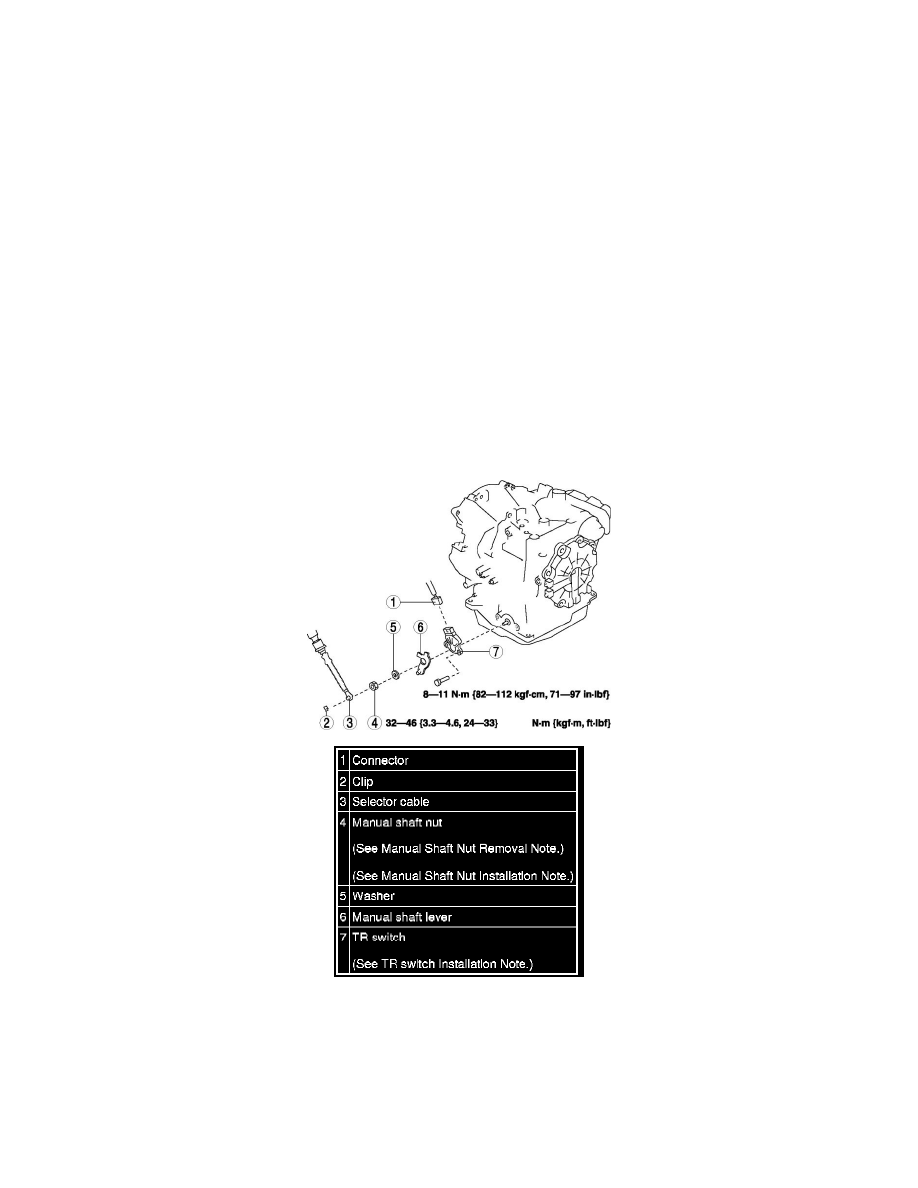

6. Remove in the order indicated in the table.

7. Install in the reverse order of removal.

8. Inspect the TR switch.  See: Testing and Inspection/Transaxle Range (TR) Switch Inspection - FS5A-EL

Manual Shaft Nut Removal Note

1. Set the adjustable wrench as shown to hold the manual shaft lever and loosen the manual shaft nut.
