Fuel Line Coupler: Service and Repair

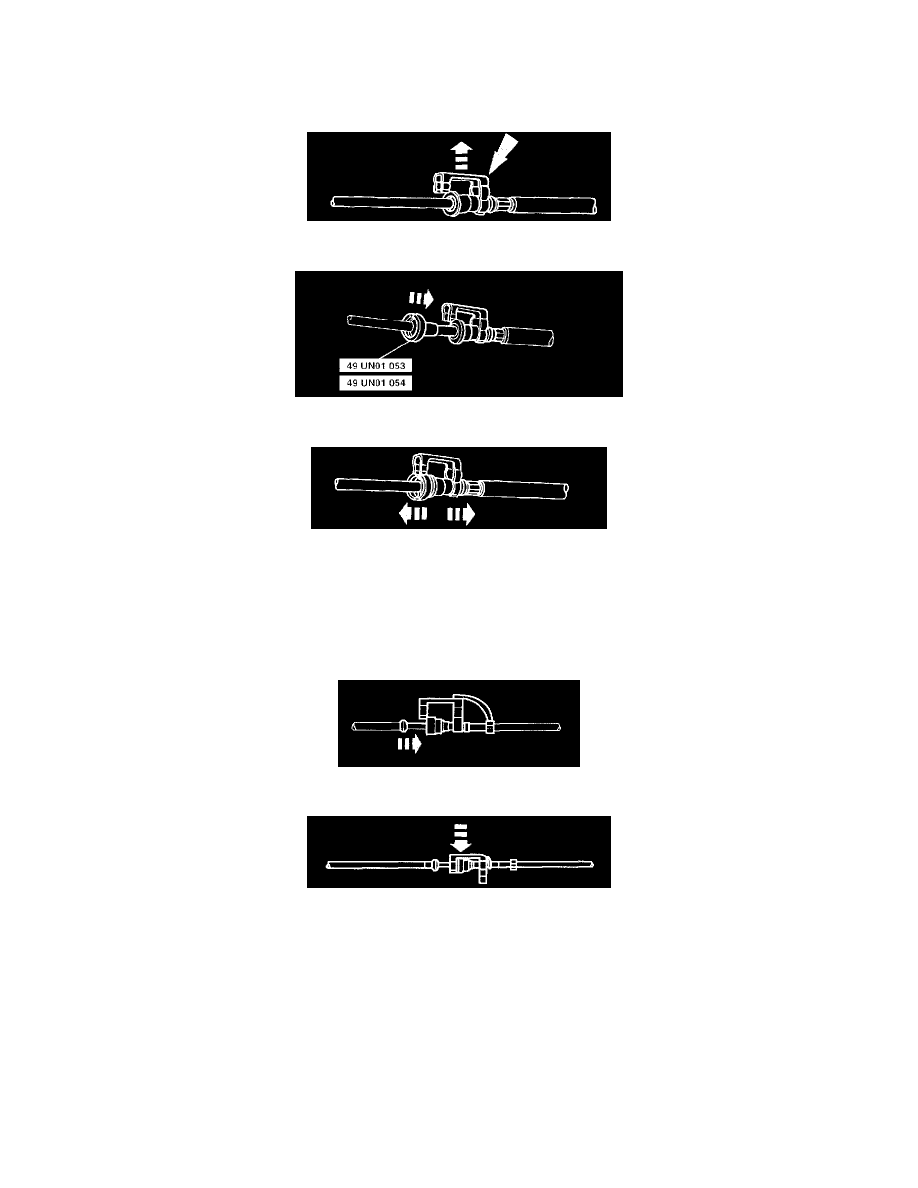

Hairpin Clip Fittings

DISCONNECT NOTE

1. Relieve the fuel pressure.

2. Remove the shipping tab by bending downward.

3. Spread the hairpin clip legs and push the clip into the fitting.

4. Separate the fitting from the tube.

CONNECT NOTE

1. Inspect the fitting and the tube for damage. Remove any dirt or obstructions.
2. Apply a light coat of clean engine oil to the male tube end.

3. Insert the hairpin clip into the fitting.

4. Align the tube and the fitting.
