Mazda Workshop Service and Repair Manuals

Brake Lamp: Service and Repair
In Board Combination Light

Removal / Installation

1. Remove the trunk lid trim.

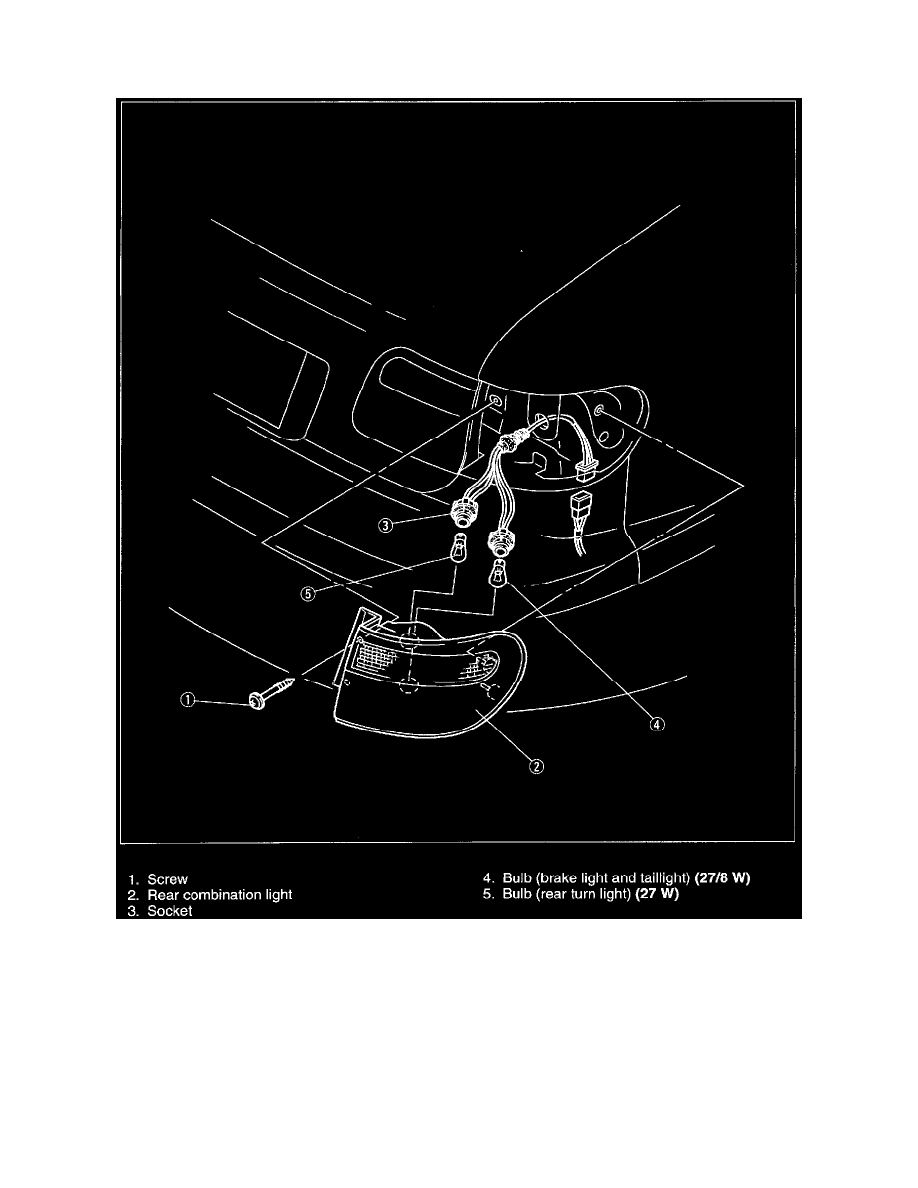

2. Remove in the order shown in the figure.
3. Install in the reverse order of removal.

Bulb Replacement

1. Remove the trunk lid trim cover.
2. Disconnect the inboard combination light connector.
3. Remove the screw.
4. Remove the socket.
5. Remove the bulbs.
