3.

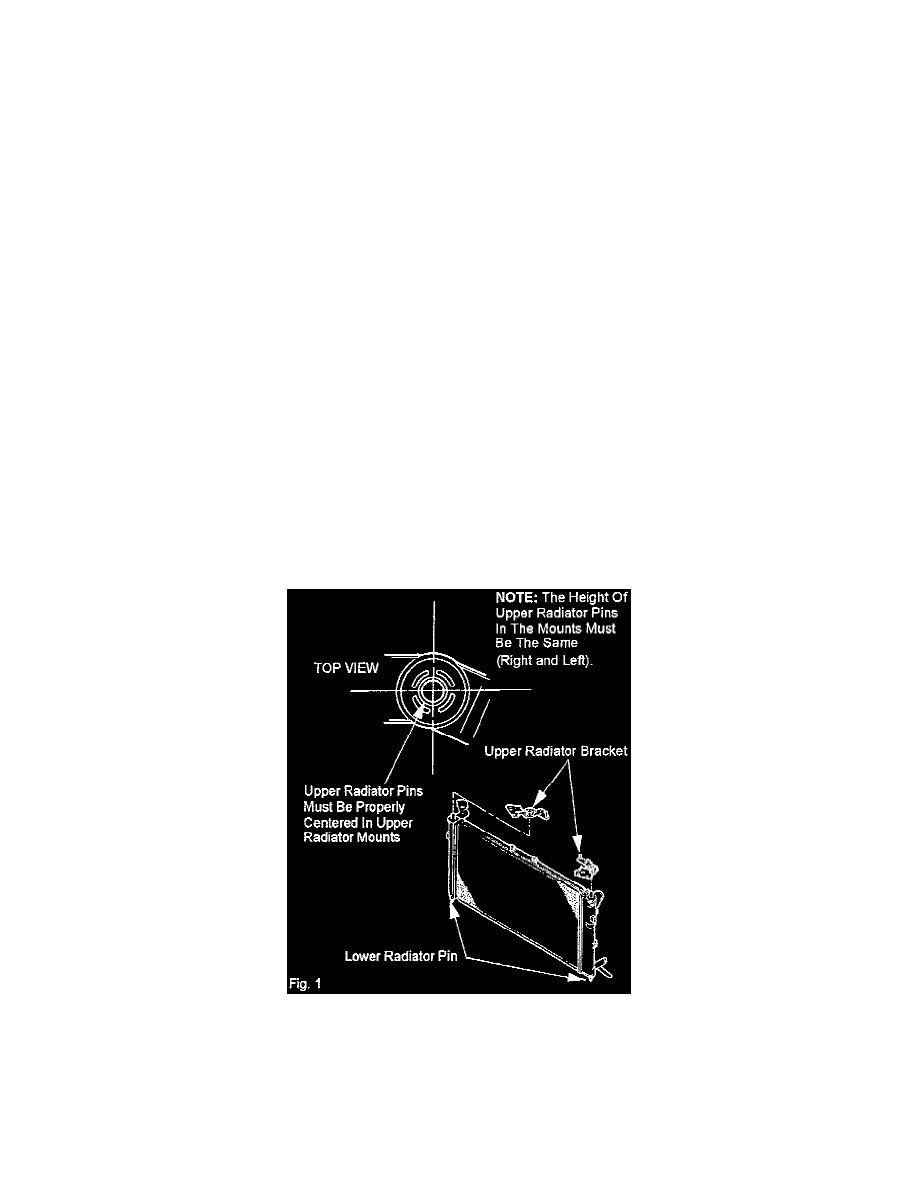

If the pins are not centered or at approximately the same height, proceed to the Repair Procedures.
^

If no problem exists with the upper radiator pins, refer to the workshop manual or NVH manual for troubleshooting instructions.

REPAIR PROCEDURES

1.

Remove the fresh air duct.

2.

Remove the upper radiator mounts.

3.

Gently pull upward on the radiator to free the dynamic dampers from the body.

WARNING:

HOT RADIATORS CAN CAUSE A BURNING INJURY. ALWAYS WEAR GLOVES OR OTHER SUITABLE PROTECTIVE WEAR
WHEN WORKING ON A HOT RADIATOR.

4.

Remove dynamic dampers.

5.

Place dynamic dampers in the body holes and verify the that they are seated and flush.

6.

Keep radiator level and simultaneously insert the lower radiator pins into the holes in the dynamic dampers. Gently push down on the radiator until
it is fully seated in the dynamic dampers.

7.

Install upper radiator mounts.

8.

Install fresh air duct.

9.

Check the position of the dynamic damper. Refer to Inspection Procedures (Steps 2 and 3).

10.

Verify the effectiveness of the repair.

WARRANTY INFORMATION

(Applies To Verified Customer Complaints On Vehicles Covered Under Normal Warranty. Refer To The SRT Microfiche For Warranty Term
Information.)

Warranty Type:

A

Symptom Code:

03

Damage Code:

9G

Part Number Main Cause:

K804 15 202

Quantity:

0

Operation Number:

YY0200RX

Labor Hours:

0.6 Hrs.
