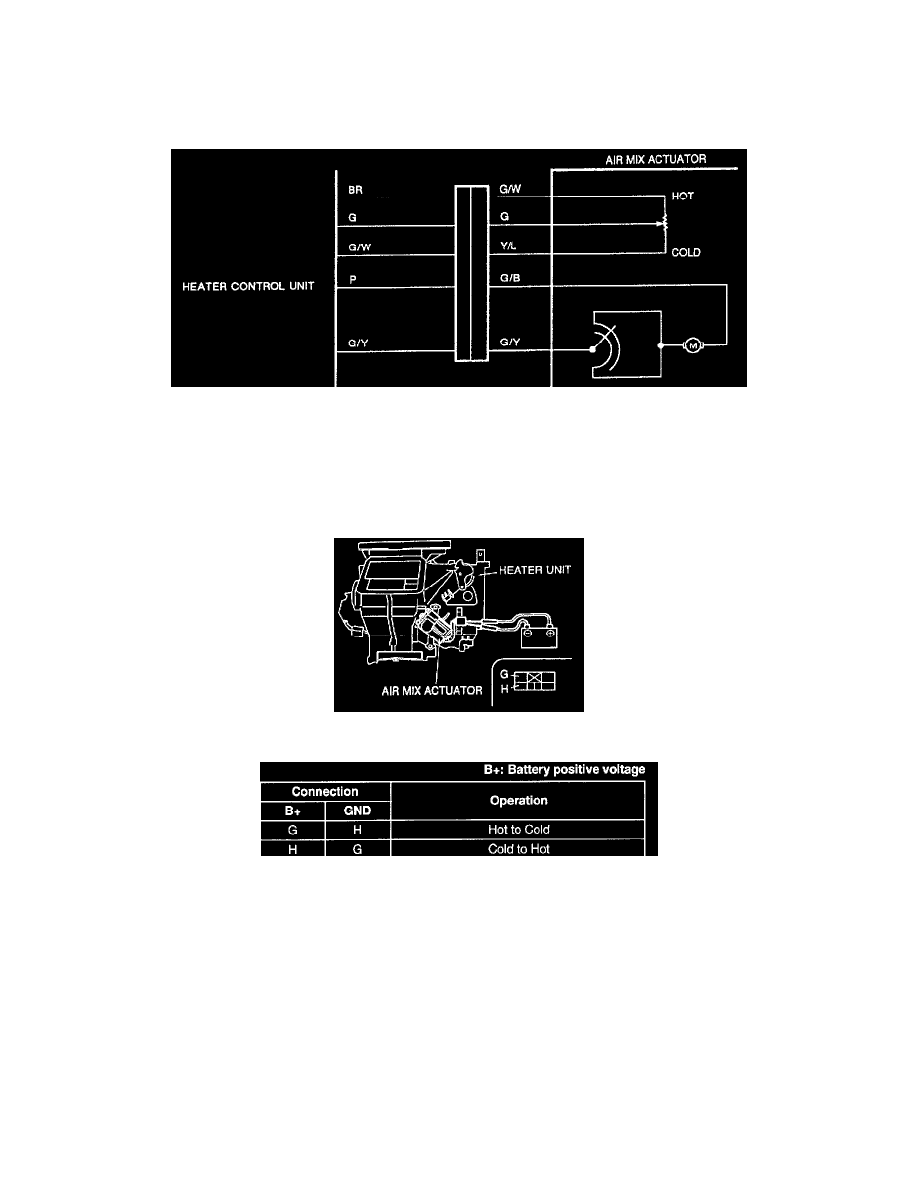

2. Connect battery positive voltage to terminals G and H, and measure the resistance of the air mix actuator.

3. Compare the measurement resistance to the characteristics shown in the figure.

Step 3

1. Disconnect the air mix actuator connector and heater control unit connector.

2. Check for continuity at the following terminal wires between the connectors.
