Suspension Strut / Shock Absorber: Service and Repair
Rear Suspension

1. Raise and support vehicle, then remove side trim in luggage compartment.
2. Remove tire and wheel assembly, then brake hose clip, Fig. 4.

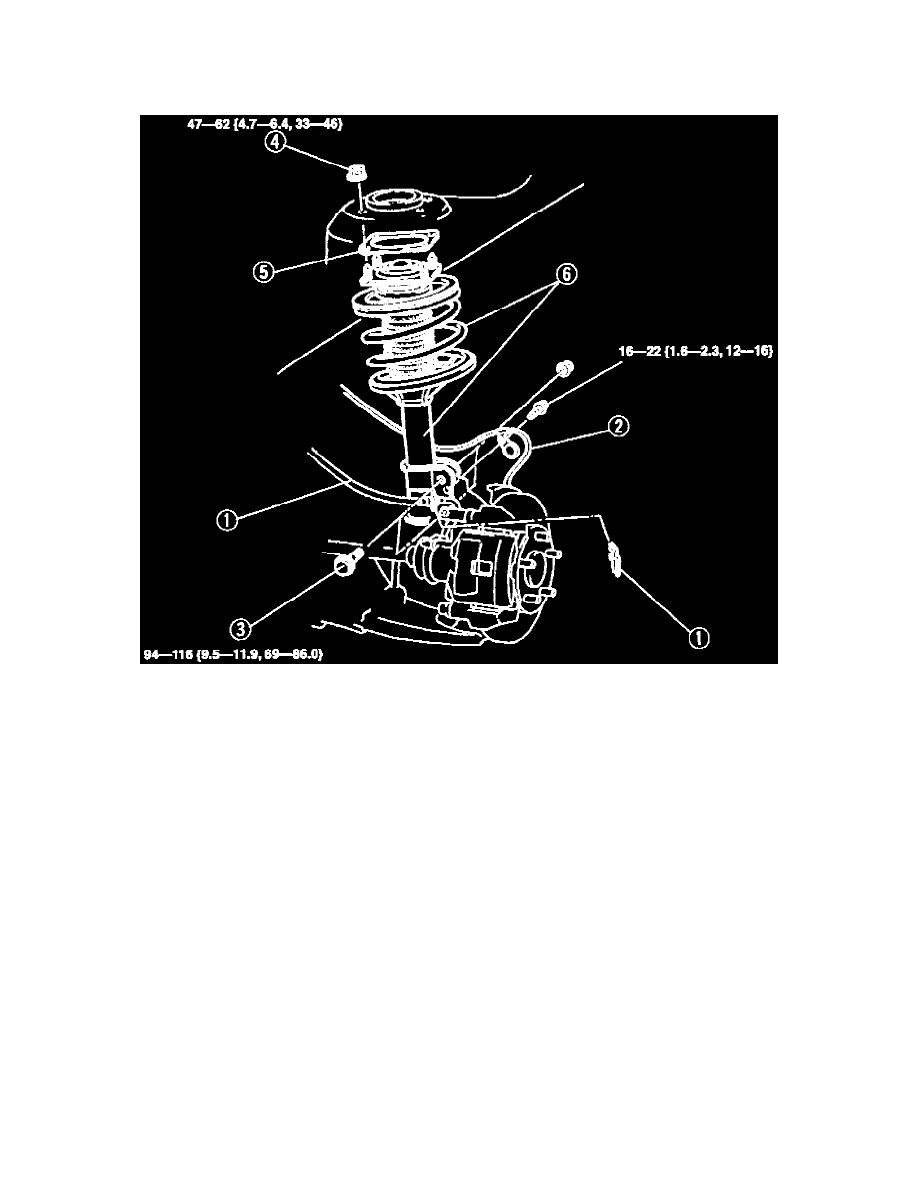

Fig. 4  Coil Spring & Shock Absorber Replacement

3. Disconnect anti-lock brake (ABS) electrical harness, then remove ABS bracket.
4. On models with auto adjusting suspension (AAS), disconnect AAS electrical connector, then remove AAS actuator.
5. Remove shock absorber lower retaining bolts and upper retaining nuts, then shock absorber.
6. Place shock absorber in vise, then loosen piston rod upper nut several turns. Do not remove nut.
7. Using a spring compressor, compress coil spring, then remove nut, Fig. 5.

Fig. 5 Coil Spring Compressor
