ABS Main Relay: Testing and Inspection

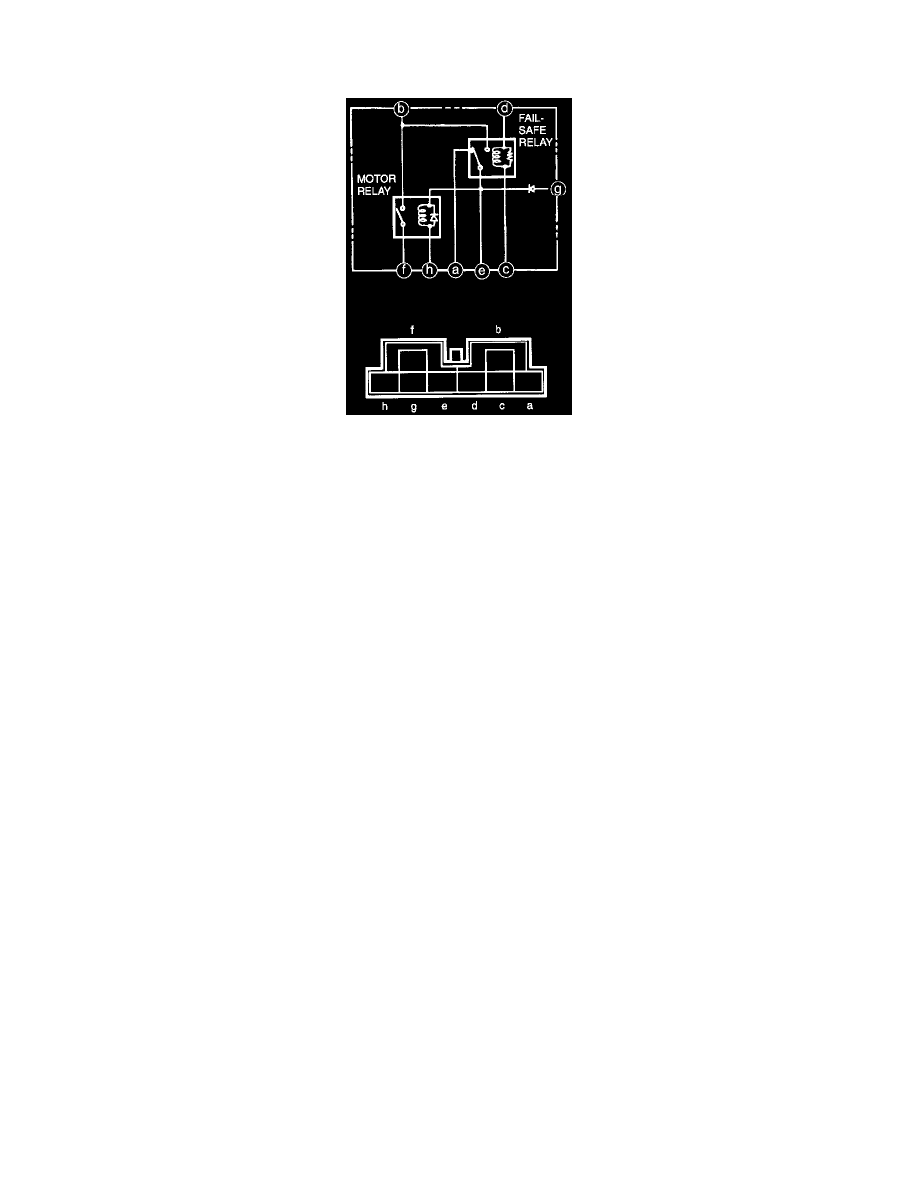

Motor Relay

1. Measure the resistance between terminals E and H, or between A and H of ABS relay connector.

^

Resistance: 5-9 ohms

2. Check for continuity between terminals B and F. There should not be continuity between them.
3. Apply 12 V to terminals G (+) and H (-). Check for continuity between terminals B and F. There should be continuity between terminals B-F.
4. If not as specified, replace the ABS relay.
