Action Chart

2. Measure the voltage at terminal 1E of the CPU connector on the joint box.

Step 3

1. Make sure the interior light is off.

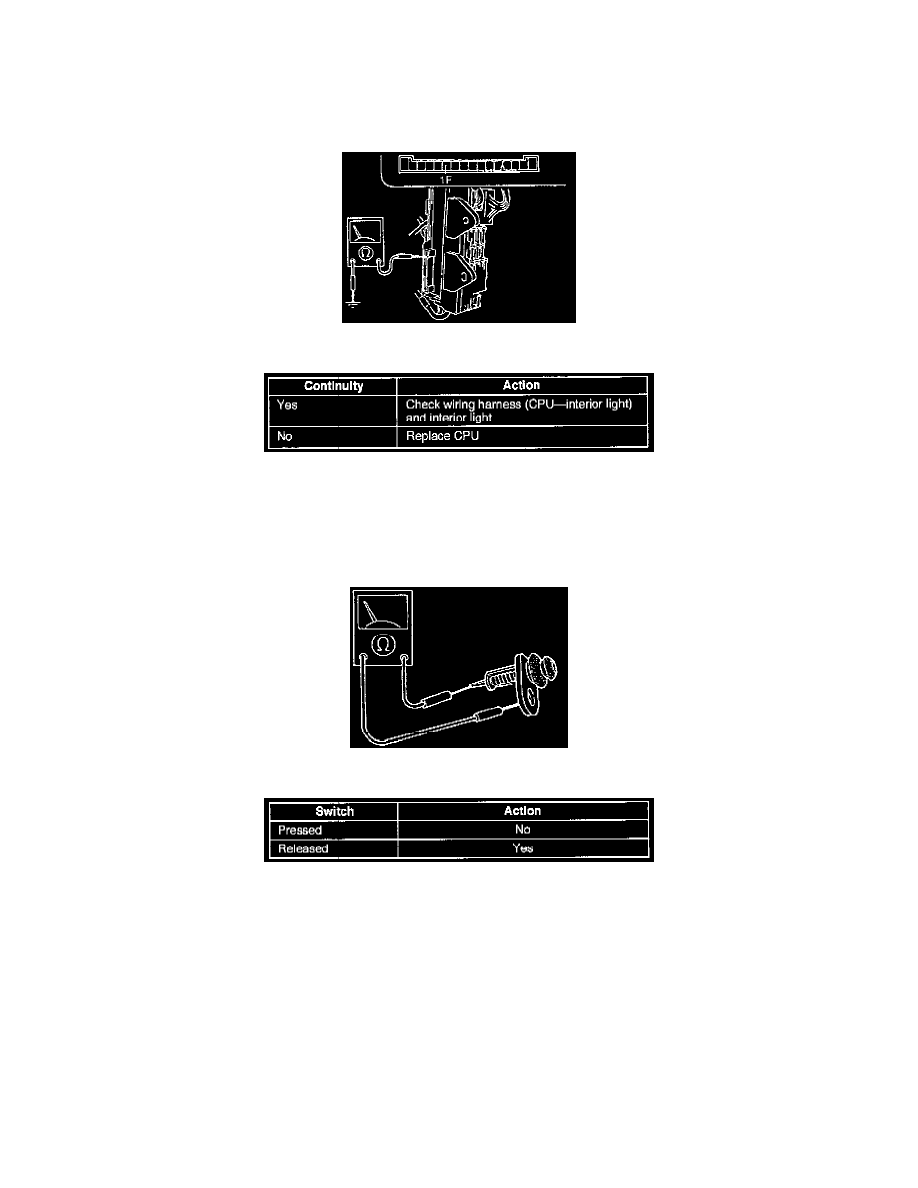

Ohmmeter Connection

Action Chart

2. Check for continuity between terminal 1F of the CPU connector on the joint box and ground.

Step 4

1. Remove the door switches.

Ohmmeter Connection

Action Chart

2. Check for continuity between the terminals of each switch.
3. If correct, repair the wiring harness (CPU-door switch, CPU-door ajar warning light).
4. If not as specified, replace the door switch.
