Mazda Workshop Service and Repair Manuals

Drive Belt: Adjustments
A/C Belt

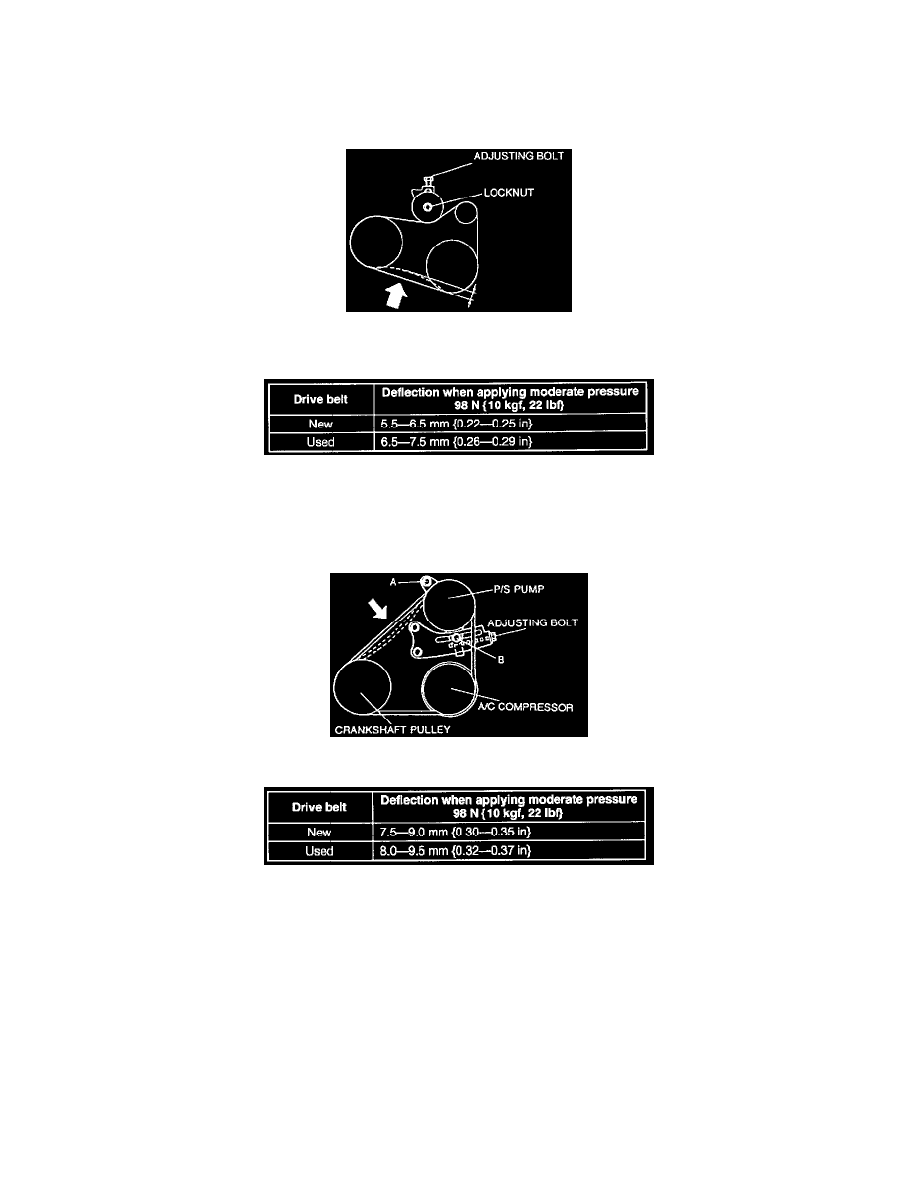

Drive Belt Adjustment

KL engine

1. Loosen the locknut.
2. Adjust the drive belt deflection to the specification by turning the adjusting bolt.

3. Tighten the locknut.

Tightening torque
Locknut:

32-46 N.m (3.2-4.7 kgf.m, 24-33 ft.lbf}

FS engine

1. Loosen bolts A and B.

2. Adjust the drive belt deflection to the specification by turning the adjusting bolt.
3. Tighten bolts A and B and recheck the deflection.

Tightening torque

Bolt A:

44-60 N.m {4.4-6.2 kgf.m, 32-44 ft.lbf}

Bolt B:

32-46 N.m (3.2-4.7 kgf.m, 24-33 ft.lbf}
