14. Secure the shock absorber in a vise.
15. Tighten the nut to 90 - 116 Nm (66 - 86 ft. lbs.).
16. Install the cap.

Using Special Service Tool 49 G034 1A0

DISASSEMBLY

^

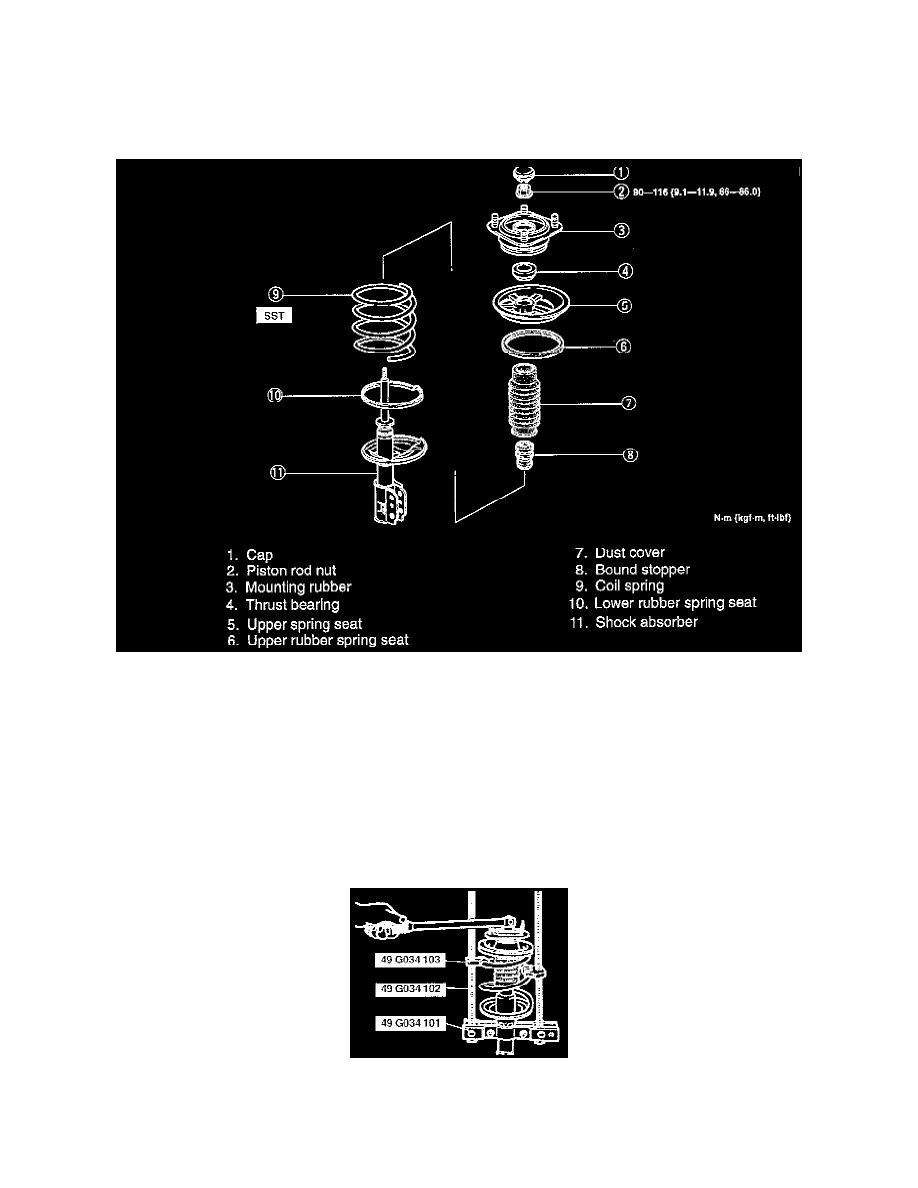

Disassemble in the order shown in the illustration, referring to the following note:

Piston Rod Nut

WARNING:  Removing the piston rod nut is dangerous. The shock absorber and spring could fly off under tremendous pressure and
cause serious injury or death. Secure the shock absorber in the Special Service Tool (SST) before removing the piston rod nut
.

CAUTION:  To prevent damage to the shock absorber, use protective plates in the vise jaws.

A. Secure the shock absorber in a vise.
B. Loosen the nut several turns, but do not remove it.

C. Assemble the SST.
D. Secure the shock absorber in the SST.
E. Compress the coil spring by using the SST and remove the nut.
