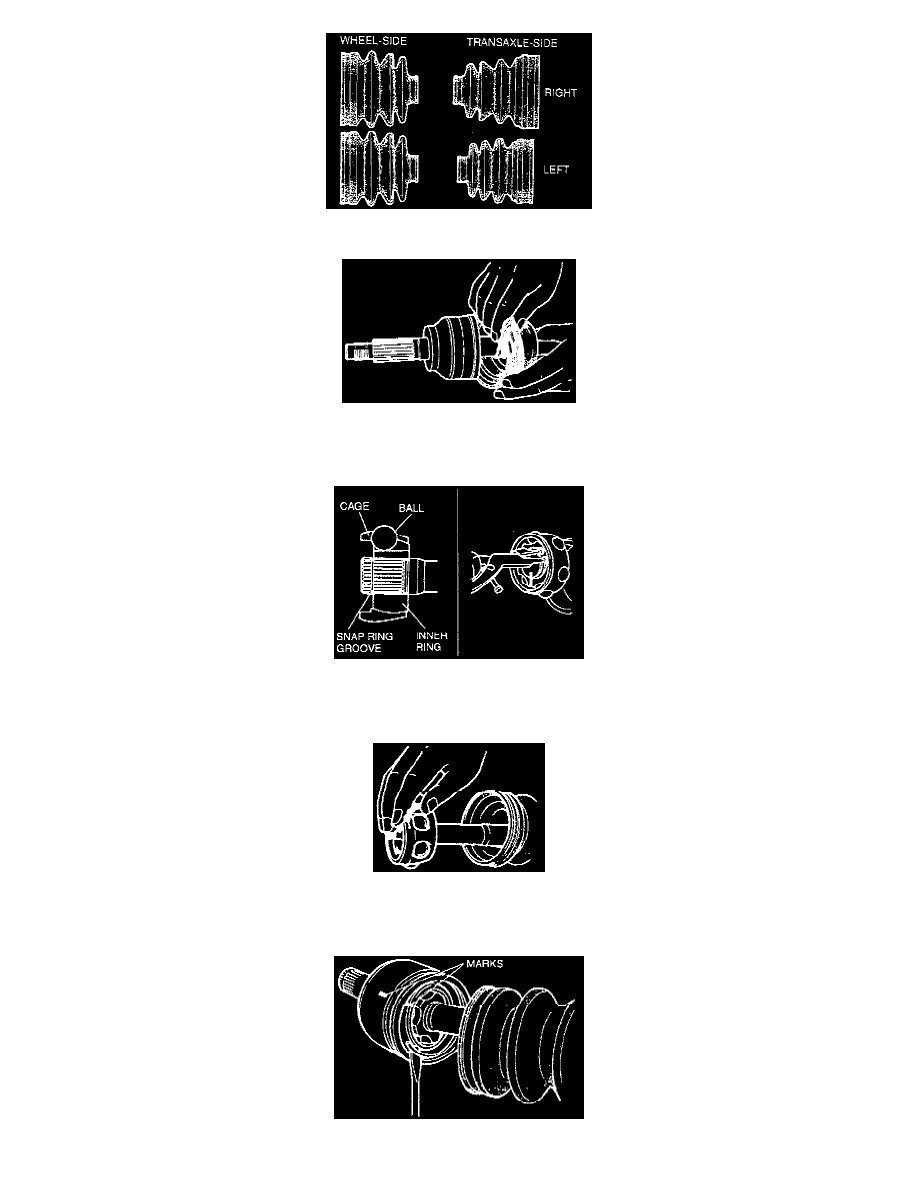

2. Install the wheel-side and transaxle-side boots, noting the shape and size of each one in the illustration.

Boot (wheel side)

1. Fill the wheel side boot with the grease supplied in the boot kit. Grease amount is 130 - 150 grams (4.59 - 5.29 ounces).
2. Slide the boot onto the shaft.

Cage, inner ring and balls/Snap ring

1. Align the marks and install the balls and cage to the inner ring in the direction shown in the illustration.
2. Install a new snap ring.

Boot (differential side), outer ring, clip

1. Fill the differential side boot and outer ring with the grease supplied in the boot kit and joint kit. Grease amount is 140 - 160 grams (4.94 -

5.64 ounces).
