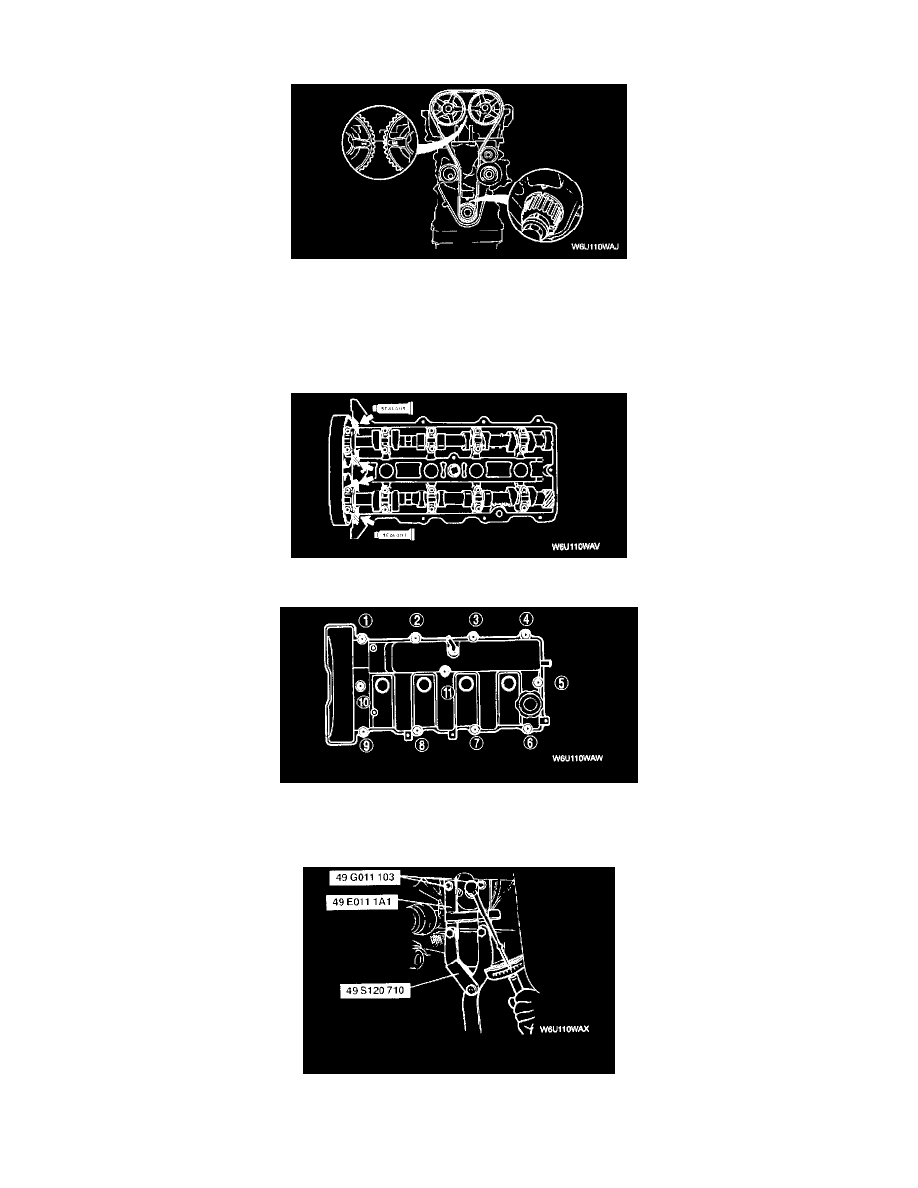

6. Connect the tensioner to the hook pin.

7. Turn the crankshaft clockwise twice, and verify that all timing marks are aligned.

^

If not aligned, repeat from Step 1.

Cylinder Head Cover Installation Note

1. Verify that the grooves on the cylinder head c over are free of oil, water and other foreign material.
2. Install the cylinder head cover gasket into the cylinder head cover.

3. Apply silicone sealant to the cylinder head as shown.

4. Tighten the cylinder head cover bolts a few turns in the order shown

Crankshaft Pulley Installation Note

1. Install the crankshaft using the SST.

Water Pump Pulley Installation Note
