Drive Belt: Specifications



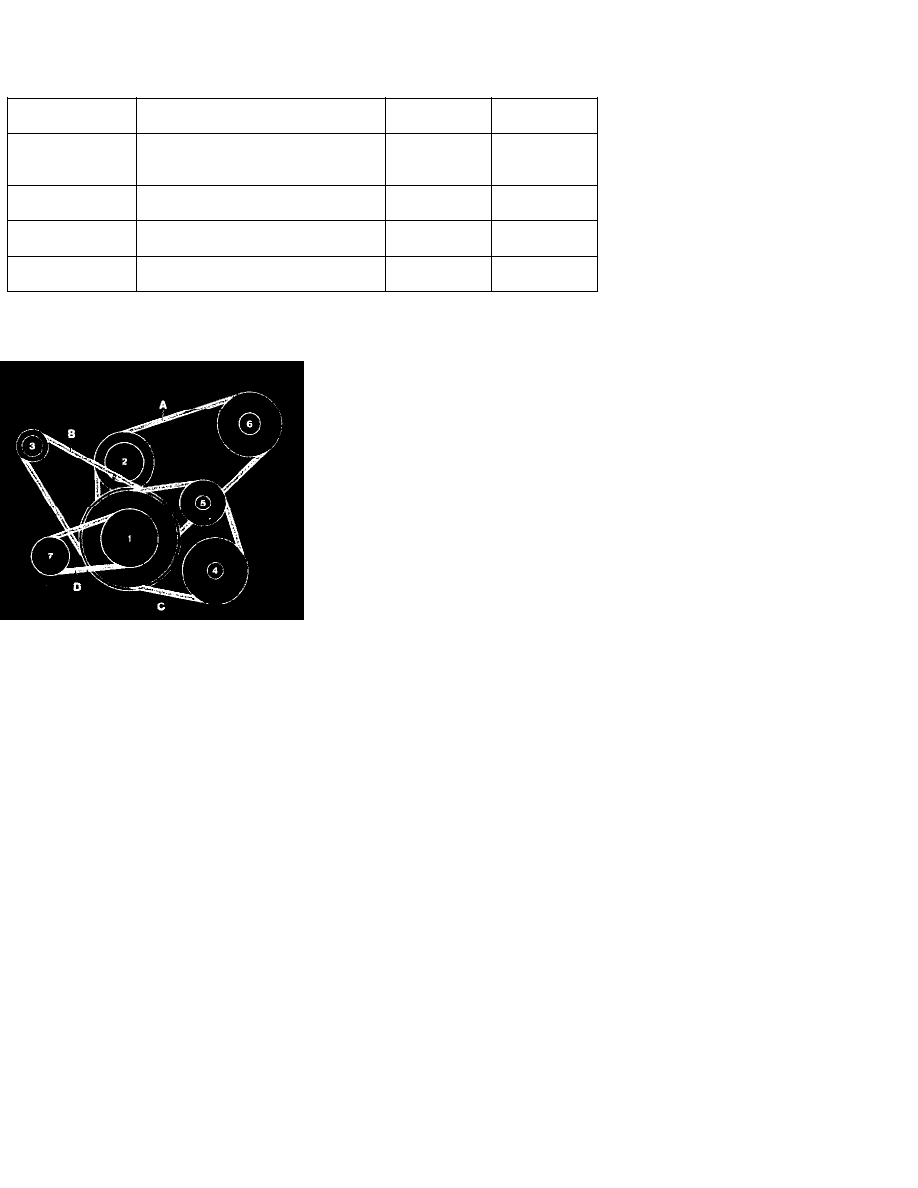

V-belt (see image)

Location

Tension (New)

Tension (Used)











A

Coolant Pump - Power Steering Pump*

30 kgf

20 - 25 kgf

* Double V-belt.













B

Alternator

35 kgf

30 - 35 kgf











C

A/C Compressor

50 kgf

40 - 45 kgf











D

Air Pump

30 kgf

20 - 25 kgf
