Amplifier: Diagrams

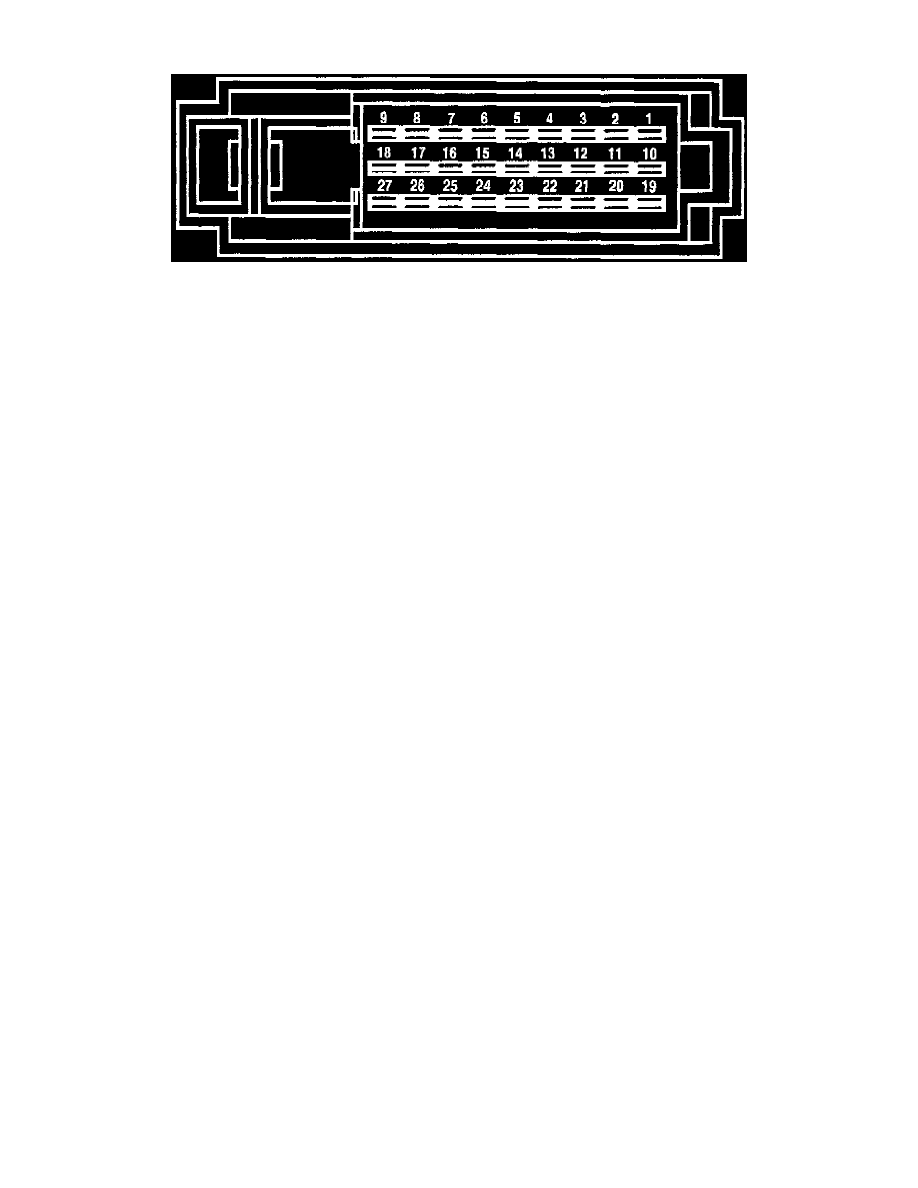

Left/Right Audio Power Amplifier (N40/3)

1

Circuit 30, F4-16

2

Ground (W6)

3

Right rear speaker (H4/8) (-)

4

Left rear speaker (H4/7) (-)

5

Right rear door speaker (H4/4) (-)

6

Left rear door speaker (H4/3) (-)

7

Right front door speaker group (H4/2) (-)

8

Left front door speaker group (H411) (-)

9

Right NF signal (+) from A213

10

Circuit 30, F4-16

11

Ground (W6)

12

Right rear speaker (H4/8) (+)

13

Left rear speaker (H4/7) (+)

14

Right rear door speaker (H4/4) (-)

15

Left rear door speaker (H4/3) (+)

16

Right front door speaker group (H4/2) (+)

17

Left front door speaker group (H4/1) (+)

18

Left NF signal (-) from A2/3

19

Control voltage from A2/3

20

Fader switch (R26) (-)

21

Fader switch (R26) (+)

22

Fader switch (R26)

23

-

24

Right NF signal (-) from A2/3

25

Center fill tweeter speaker (H4/11) (-)

26

Center fill tweeter speaker (H4/11) (+)

27

Left NF signal (+) from A2/3
