Evaporator Temperature Sensor / Switch: Description and Operation
GF83.57-P-2126RTK Evaporator Temperature Sensor, Component Description Model 251.1 /0

GF83.57-P-2126RTK Evaporator Temperature Sensor, Component Description

- with CODE (581) Comfort automatic air conditioning
- with CODE (582) Rear air conditioner

Component Identification

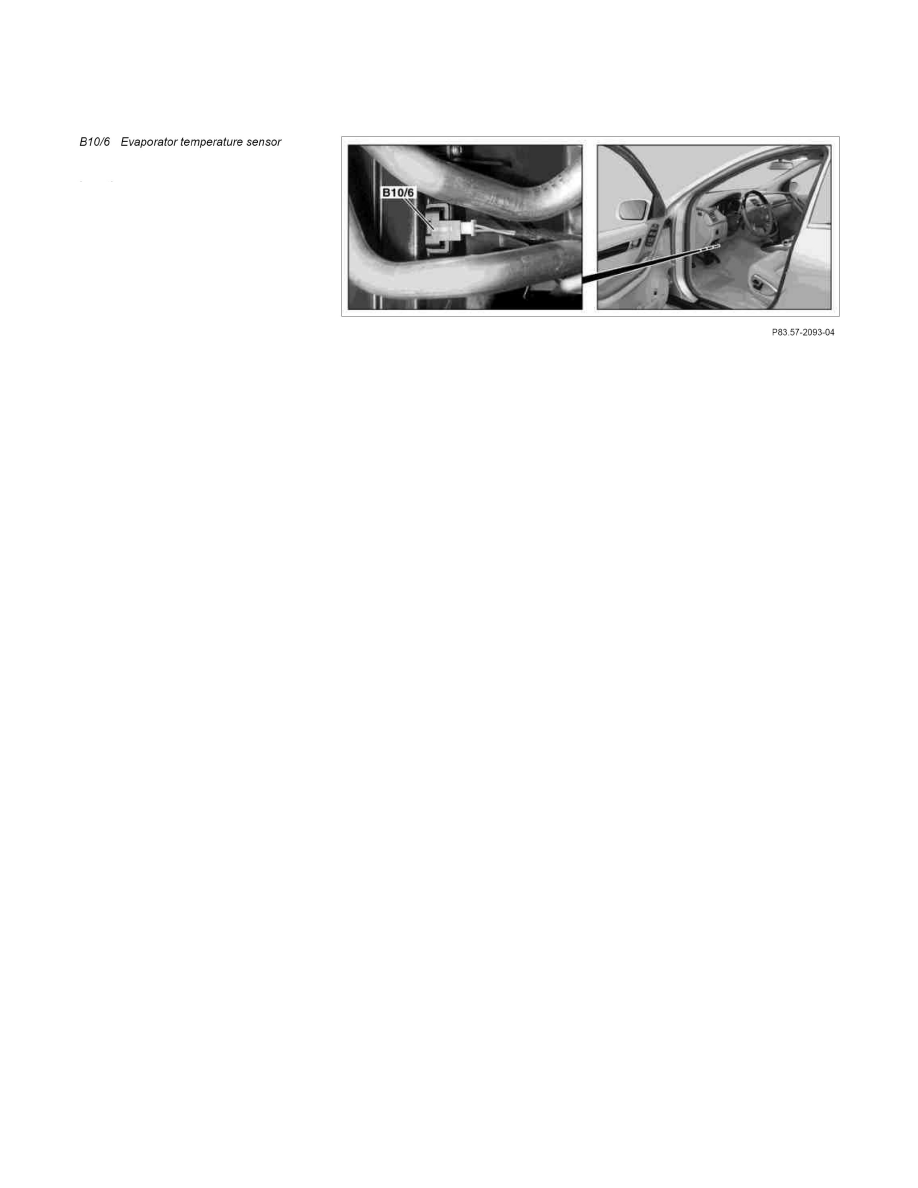

Location

The rear air conditioning evaporator temperature sensor is located at the top of the evaporator of the rear air conditioner.

Task

The rear air conditioning evaporator temperature sensor measures the temperature of the air flowing past the evaporator. The reading is read in directly
by the comfort AAC [KLA] control and operating unit (N22/7).

Function

The evaporator temperature sensor is a temperature-dependent resistor. Controlled regulation of the refrigerant compressor (A9) based on the values
received from the comfort AAC [KLA] control and operating unit prevents the evaporator from icing up.
