Brake Pad Wear Sensor: Service and Repair
AH42.10-P-0003-01RT Note on Installing Contact Sensor For Brake Lining Wear Indicator

AH42.10-P-0003-01RT Note on installing contact sensor for brake lining wear indicator

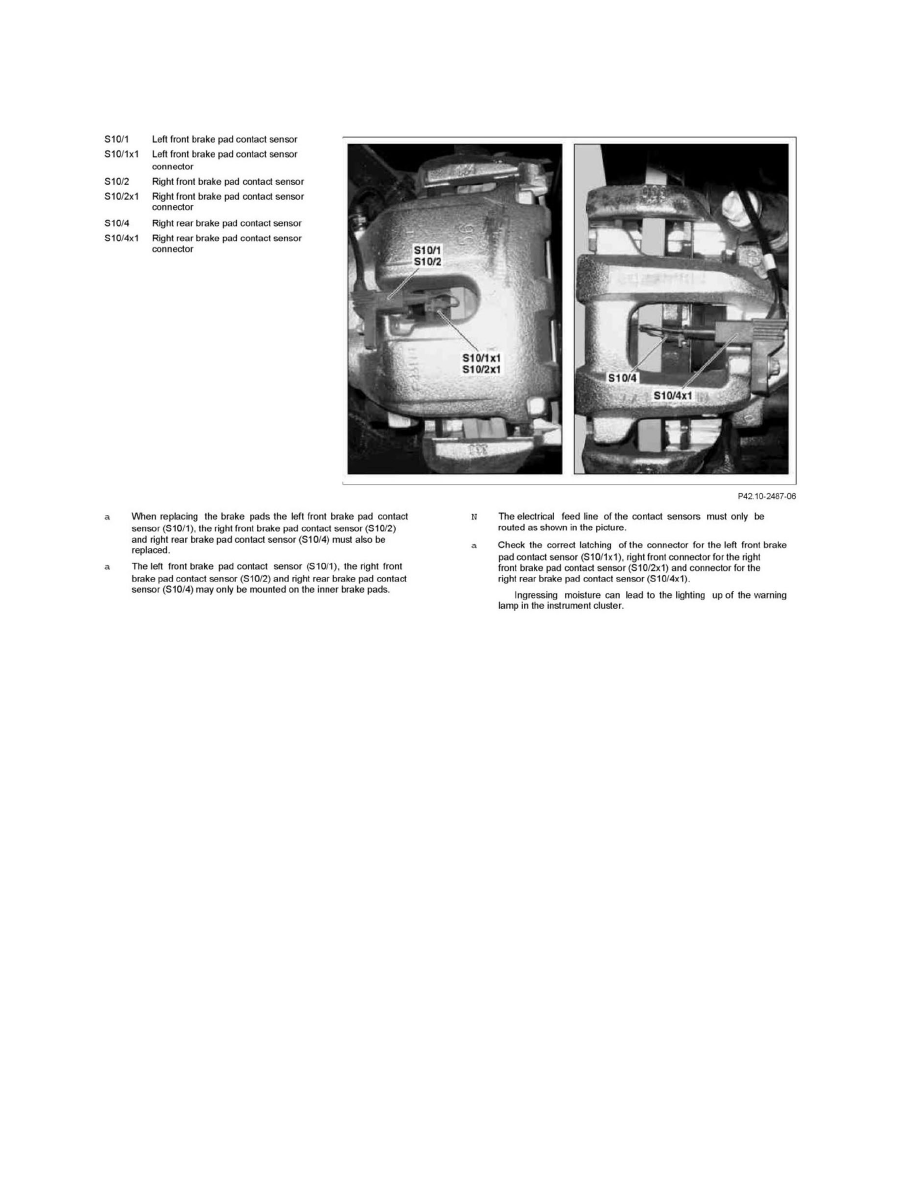

Component Identification

^

When replacing the brake pads the left front brake pad contact sensor (S10/1), the right front brake pad contact sensor (S10/2) and right rear brake
pad contact sensor (S10/4) must also be replaced.

^

The left front brake pad contact sensor (S10/1), the right front brake pad contact sensor (S10/2) and right rear brake pad contact sensor (S10/4)
may only be mounted on the inner brake pads.

^

The electrical feed line of the contact sensors must only be routed as shown in the picture.

^

Check the correct latching of the connector for the left front brake pad contact sensor (S10/1x1), right front connector for the right front brake pad
contact sensor (S10/2x1) and connector for the right rear brake pad contact sensor (S10/4x1).

Ingressing moisture can lead to the lighting up of the warning lamp in the instrument cluster.
