S 65 AMG (220.179) V12-6.0L Turbo (275.981) (2006)
Power Window Switch: Service and Repair
AR72.29-P-0110M Remove/Install Front Driver Door Power Window Switch
AR72.29-P-0110M Remove/Install Front Driver Door Power Window Switch

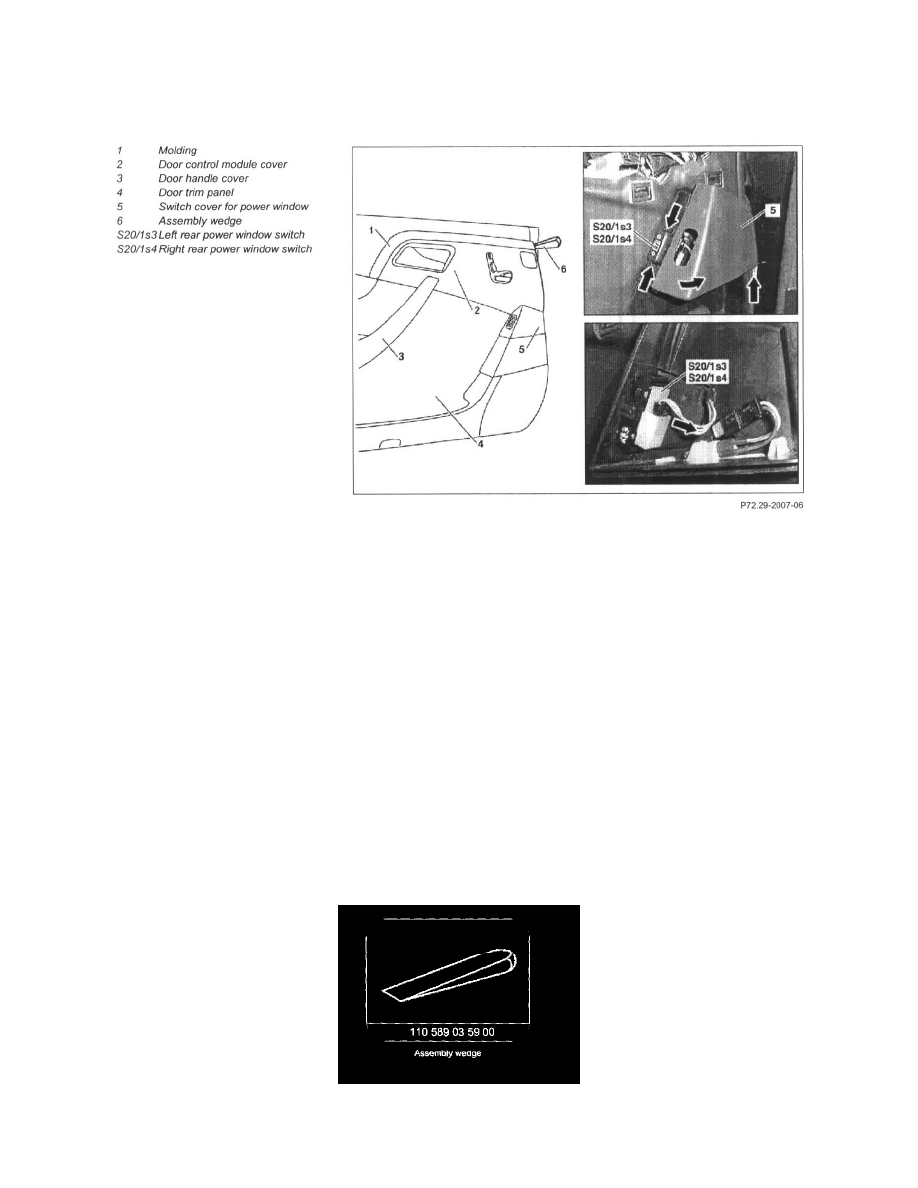

1
Press molding strip (1) out of door control module cover (2) on driver's door with assembly wedge (6)
-
See "Special Tools" below.
2
Remove door handle cover (3) from door handle in direction of arrow
3
Unscrew door control module cover (2) from door liner (4) of driver's door and press off with assembly wedge (6)
-
See "Special Tools" below.
4
Unclip switch group cover (5) with switch group for power window, driver's side (S20/1) from door liner
CAUTION: For this purpose slightly press cover in at bottom edge (arrow) and lift until cover can be removed together with switch
group for power window, driver's side (S20/1)
5
Remove power window switch group connector, driver's side from door control module
6
Remove switch group cover (5) from power window switch group, driver's side (S20/1)
CAUTION: For this purpose press retaining lugs (arrows) for power window switch group, driver's side (S20/1) together with suitable
tool until power window switch group, driver's side (S20/1) can be removed out of switch group cover (5) toward inside
NOTE: Power window switch group, driver's side (S20/1) can only be replaced completely.
7
Install in the reverse order.
Special tools
Assembly Wedge P/N # 110 589 03 59 00
