The below procedure must be performed on a drive-on lift. Vehicle must rest on wheels.

1. Remove lower engine compartment paneling. Refer to WIS document AR61.20-P-1105R.

2. Unclip cover on diagonal struts at front.

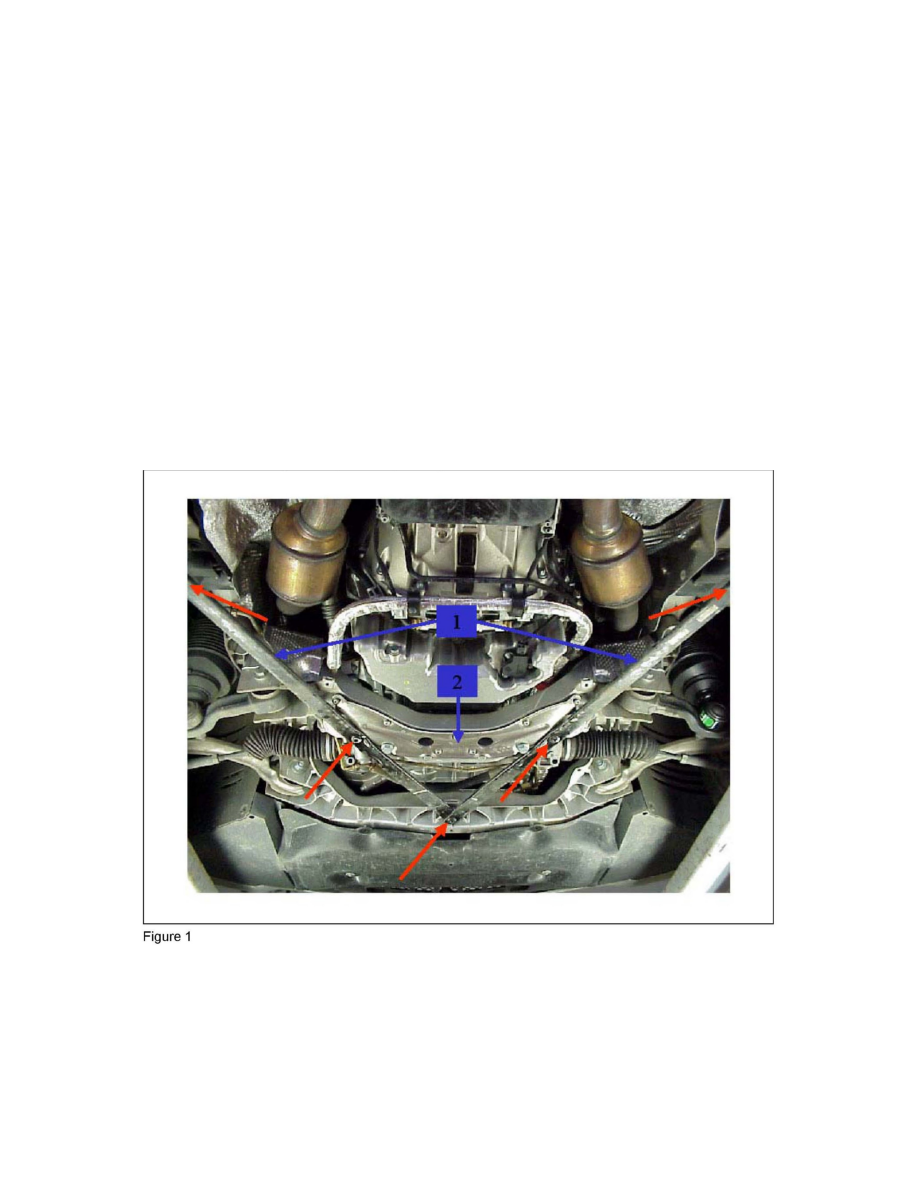

3. Remove diagonal struts (Figure 1, 1).

4. Check and clean thoroughly contact surfaces if necessary on the struts and on the front axle carrier to ensure firm connection when attached.

5. Remove reinforcement plate (Figure 2, 1) from front axle carrier.

6. Check and clean contact surfaces if necessary on the plate and on the front axle carrier to ensure firm connection when attached.

7. Install reinforcement plate (Figure 1, 2) on front axle carrier. Torque retaining bolts to 12 Nm. Refer to BA62.30-P-1006-01A entry in WIS doc
BA62.30-P-1000-01A.

8. Install diagonal struts (Figure 1, 1) and torque retaining bolts to 70 Nm. Refer to BA62.30-P-1004-01A entry in WIS doc BA62.30-P-1000-01A.

9. Reinstall strut covers

10. Install lower engine compartment paneling. Refer to AR61.20-P-1105R.

Note:

The following allowable labor operations should be used when submitting a warranty claim for this repair. This information has been generated on June
4, 2009. Please refer to Netstar --> Star TekInfo --> Star Time for the most current labor time allowance.

In Case of Warranty, use the table above.
