3. CAUTION:  When reusing liquid or vapor tube connectors, make sure to use compressed air to remove any foreign material from the

connector retaining clip area before separating from the tube. Apply clean engine oil to the end of the tube before inserting the tube into
the connector.

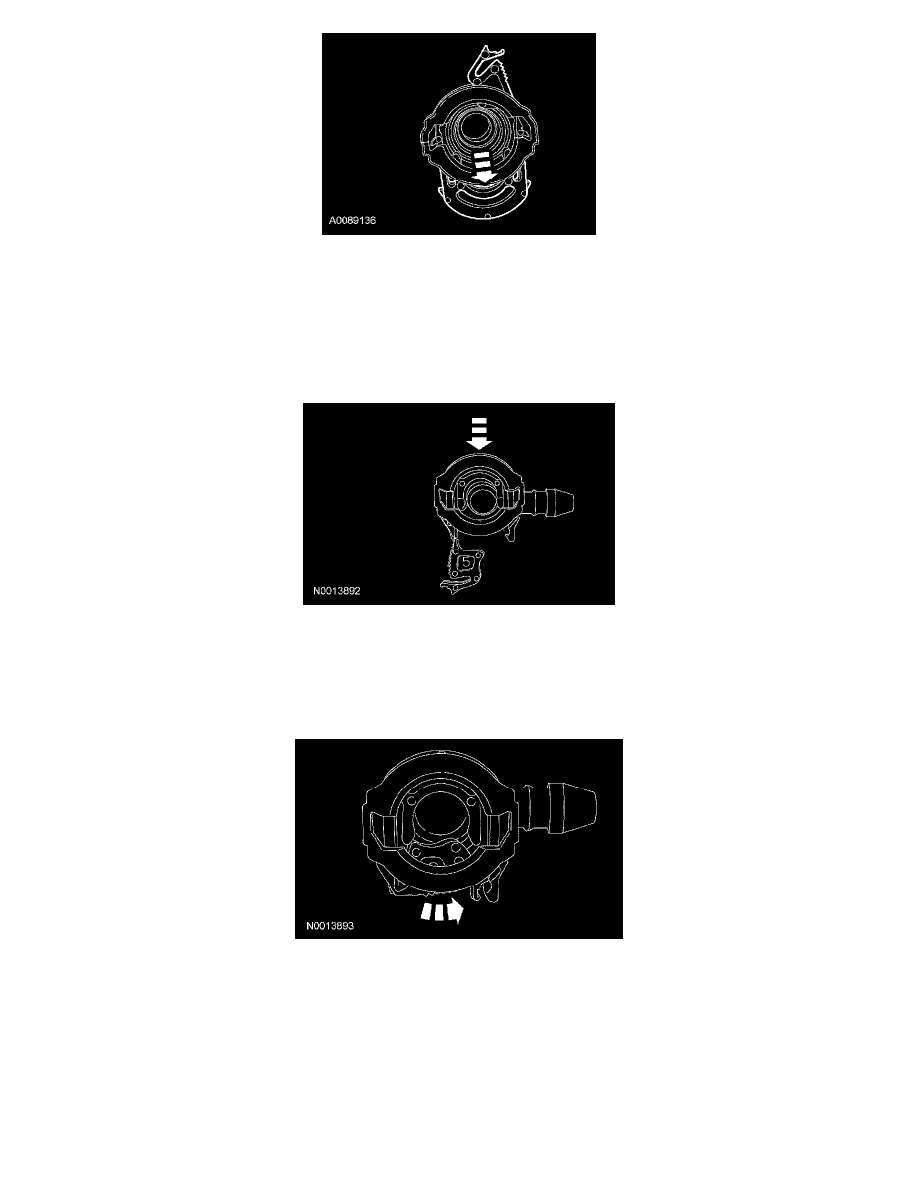

Disconnect the quick connect coupling from the tube.
-

Push the locking mechanism outward and separate the quick connect coupling from the tube.

Connect - III

1. CAUTION:  Make sure the tube clicks into place when installing into the quick connect coupling. To make sure the tube is fully seated,

pull on the tube.

NOTE:  Apply clean engine oil to the O-ring seals.

Install the quick connect coupling onto the tube until fully seated.

2. CAUTION:  Make sure the retainer clip clicks into place when installing.

Depress the retainer clip until it is flush with the quick connect coupling housing.

3. CAUTION:  To make sure the tube is fully seated, pull on the quick connect coupling.

Rotate the primary locking tab to the closed position

Disconnect - Type IV

WARNING:
