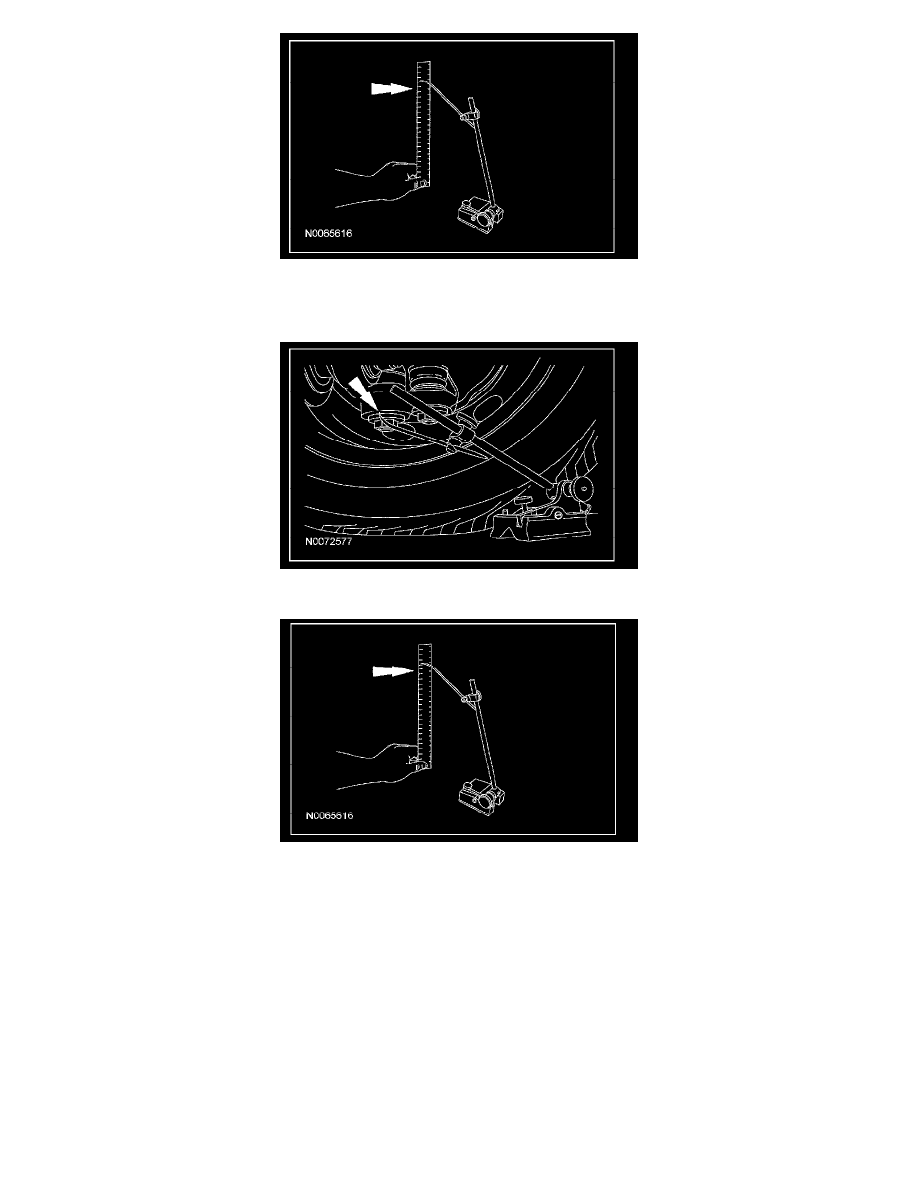

3. Position the surface gauge on the same flat, level surface as used in Step 1, adjust the gauge's arm until the scriber point is located at the wheel

knuckle's lowest point, next to the front lower arm ball joint nut.
^

Lock the surface gauge in this position.

4. With the surface gauge positioned on a flat, level surface, record the measurement of the surface gauge position (measurement B).

5. Subtract measurement B from measurement A to obtain the front ride height.

^

Refer to Specifications.

Rear Ride Height Measurement
