Mercury Workshop Service and Repair Manuals

Air Register: Service and Repair
Center Registers

REMOVAL

NOTE:  If only the center register barrels need to be replaced, the cluster finish panel does not need to be removed.

1. Remove the instrument cluster finish panel.

2. Remove the center registers.

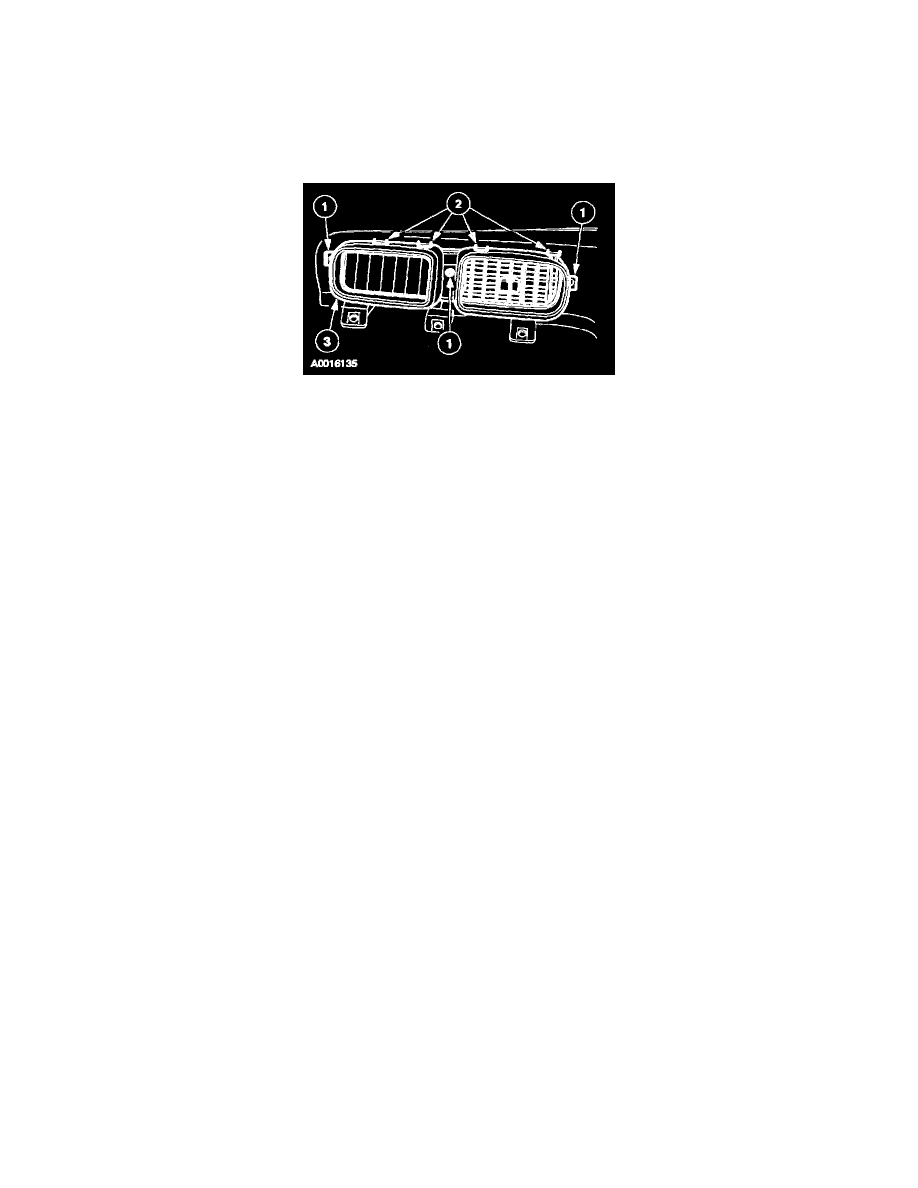

1

Remove the screws.

2

Disengage the eight tabs.

3

Remove the center registers.

INSTALLATION

1. To install, reverse the removal procedure.
