Mitsubishi Eclipse V6-30L SOHC Workshop Service and Repair Manuals

STEP 19. Check the wiring harness between fog light relay connector A-04X (terminal 4) and combination meter connector C-43 (terminal 13).

NOTE:  Also check intermediate connector C-89. If intermediate connectors C-89 is damaged, repair or replace the connector as described in Harness
Connector Inspection.

Q: Is the wiring harness between fog light relay connector A-04X (terminal 4) and combination meter connector C-43 (terminal 13) in good condition?

YES: Replace the combination meter. Check that the fog light indicator light illuminates normally.

NO: Repair the wiring harness. Check that the fog light indicator light illuminates normally.

Inspection Procedure M-1

Interior Light: Dome Light, Luggage Compartment Light <ECLIPSE>, Trunk Light <ECLIPSE SPYDER> And Door-ajar Indicator Light
Does Not Illuminate Or Turn Off Normally.

NOTE:  This troubleshooting requires use of scan tool MB991502 and SWS monitor kit MB991862. For details of how to use the SWS monitor, refer
to "How to use SWS monitor."

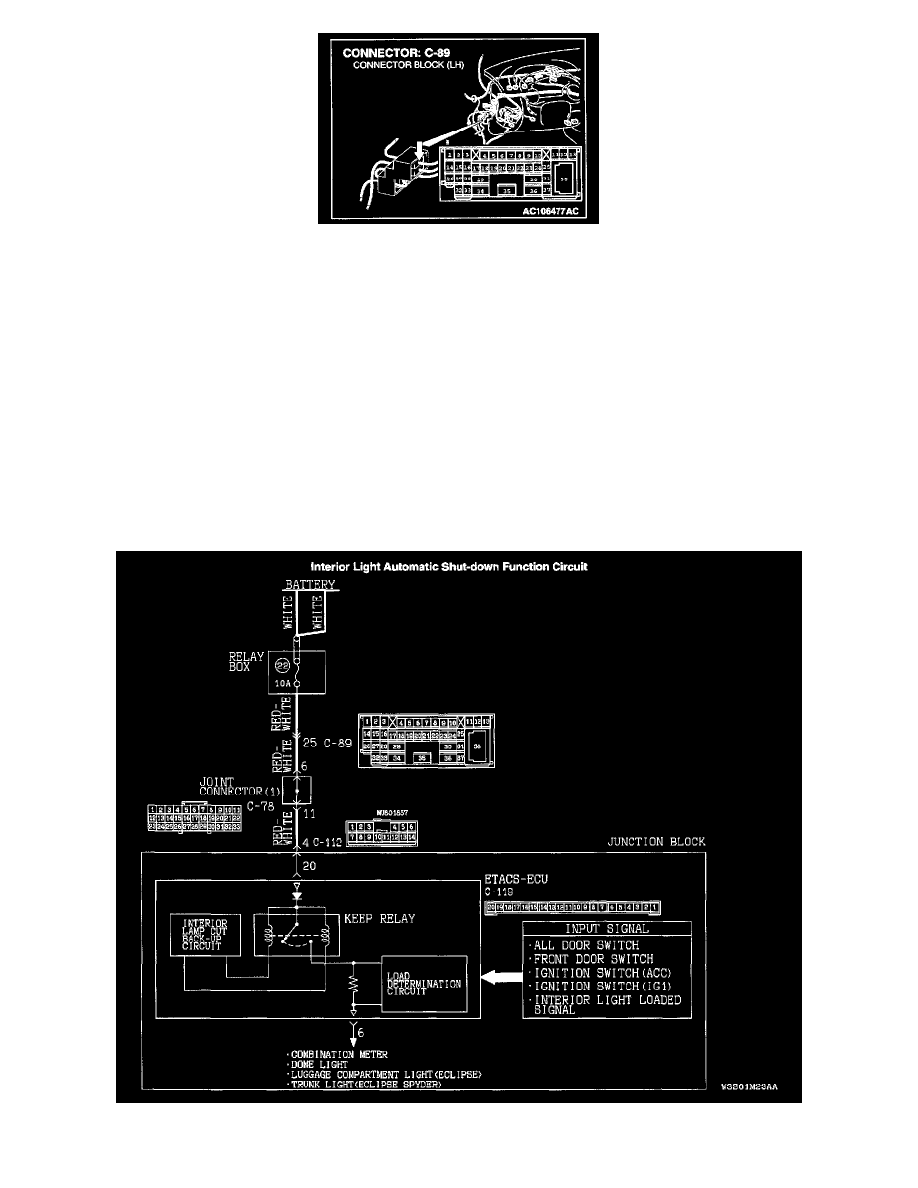

Interior Light Automatic Shut-down Function Circuit
