Battery: Testing and Inspection
Battery Check

ON-VEHICLE SERVICE

BATTERY CHECK

WARNING:  Battery posts, terminals and related accessories contain lead and lead compounds. WASH HANDS AFTER HANDLING.

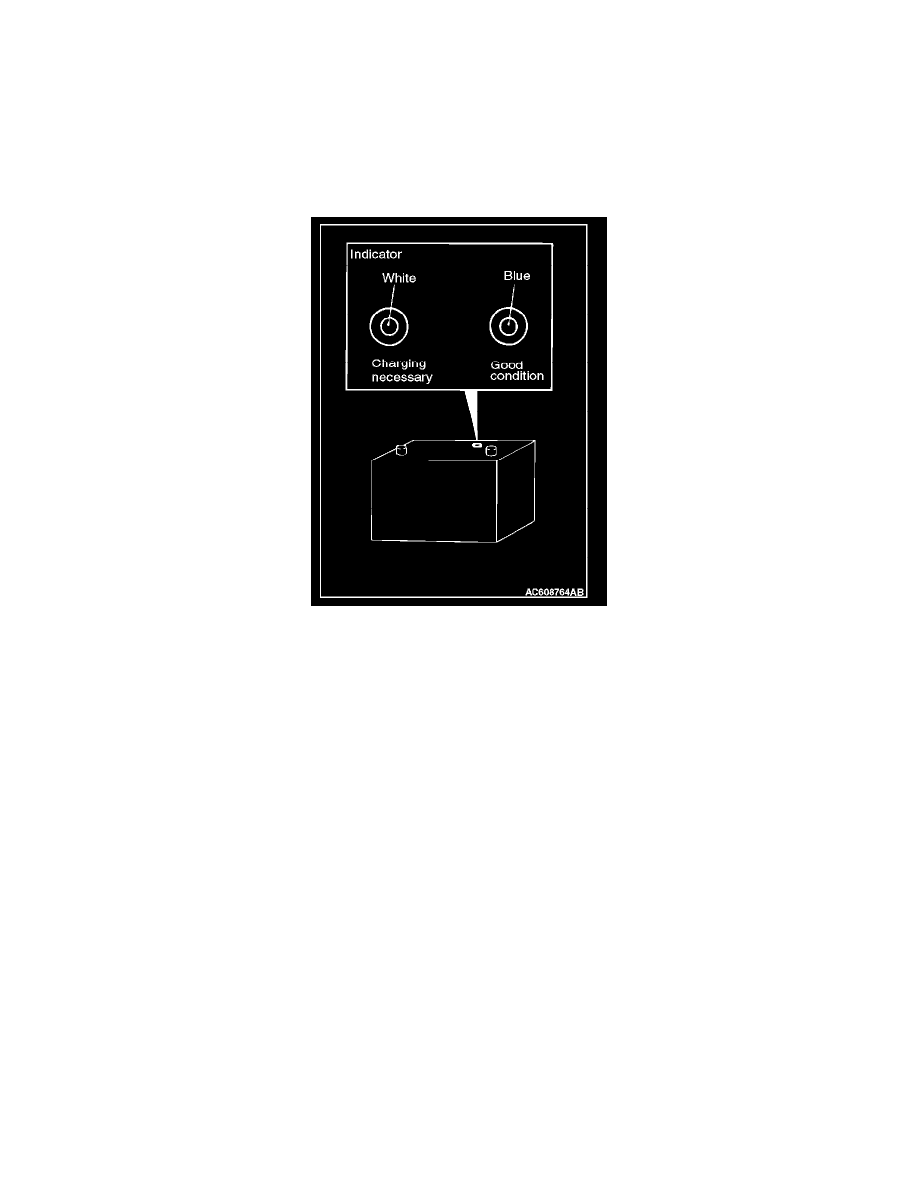

BATTERY VISUAL INSPECTION (1)

The battery contains a visual test indicator which gives a blue signal when an adequate charge level exists, and a white signal when charging is required.

BATTERY VISUAL INSPECTION (2)

Make sure the ignition switch is in "LOCK" (OFF) position and all battery fed accessories are OFF.

1. Disconnect the negative cable from battery before disconnecting the positive cable.

WARNING:  Care should be taken in the event battery case is cracked or leaking to protect hands from the electrolyte. A suitable pair of
rubber gloves (not the household type) should be worn when removing battery by hand.

2. Remove the battery from the vehicle.
3. Inspect the battery carrier for damage caused by loss of acid from battery. If acid damage is present, it is necessary to clean area with a solution of

clean warm water and baking soda. Scrub area with a stiff bristle brush. Wipe clean with a cloth moistened with ammonia or baking soda in water.

4. Clean the battery, especially the top, with the same solutions as described in step 3.
5. Inspect the battery case and cover for cracks. If cracks are present, battery must be replaced.
6. Clean the battery post with a suitable battery post cleaning tool.
7. Clean the inside surfaces of the terminal clamps with a suitable battery terminal cleaning tool. Replace damaged or frayed cables and broken

terminal clamps.

8. Install the battery in the vehicle.
9. Connect the positive and negative cables to the battery in the order of mention.

10. Tighten the clamp nut securely.
