CAUTION:  When the generator drive belt is reused, draw an arrow indicating the rotating direction on the back of the belt using chalk to
install the same direction.

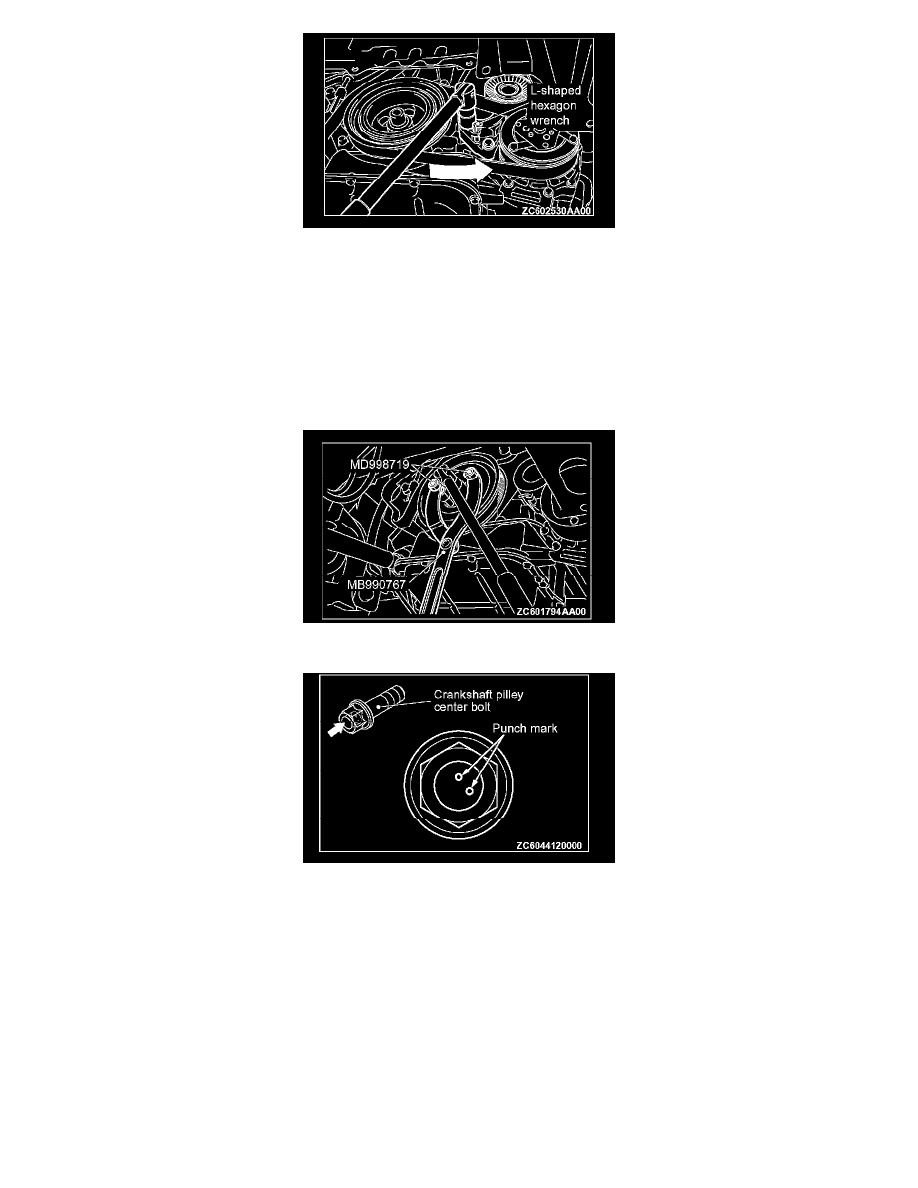

1. Turn the drive belt auto-tensioner to counterclockwise, and insert the L-shaped hexagon wrench to the auto-tensioner hole in order to fix the

auto-tensioner.

2. Remove the generator drive belt.

<<B>> CRANKSHAFT PULLEY CENTER BOLT/CRANKSHAFT PULLEY WASHER/CRANKSHAFT PULLEY REMOVAL

CAUTION:  Use only the specified special tools, or a damaged pulley damper could result.

Use special tools MB990767 and MD998719 to remove the crankshaft pulley from the crankshaft.

CAUTION:  Provide one punch mark on the head of the crankshaft bolt each time the bolt is removed. Replace the bolt that already has three
punch marks. (The evidence of having been tightened three times)

INSTALLATION SERVICE POINT

>>A<< CRANKSHAFT PULLEY/CRANKSHAFT PULLEY WASHER/CRANKSHAFT PULLEY CENTER BOLT INSTALLATION
