CAUTION:  Before installing the crankshaft bolt, check the number of punch marks on its head. (The bolt is reusable if it is two or less.) If the
bolt has three punch marks, replace it.

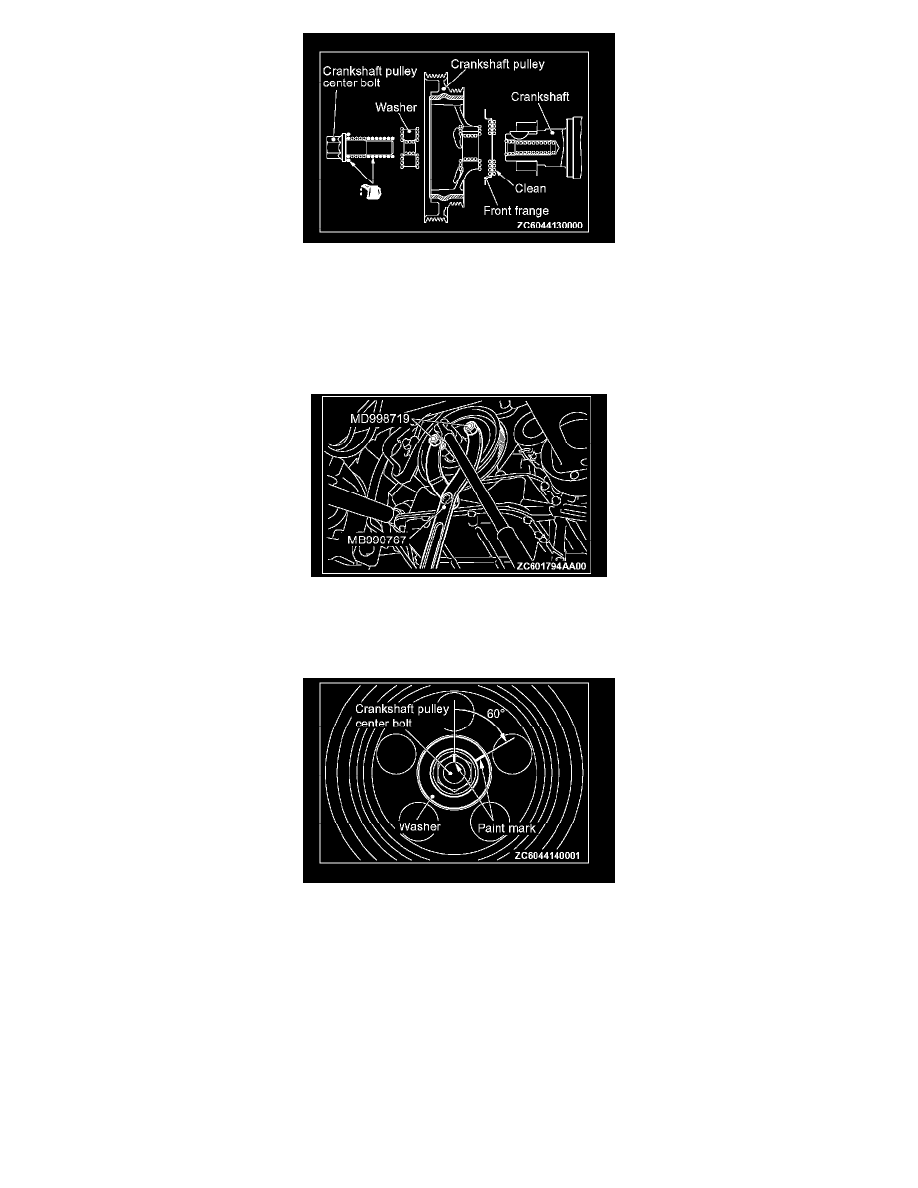

1. Clean the bolt hole in crankshaft bolt and crankshaft pulley's seating surface.
2. Degrease the cleaned seating surface of the front flange and crankshaft pulley.
3. Install the front flange and crankshaft pulley.
4. Apply oil to the threads of crankshaft bolt and the outer surface of washer.

5. Use special tools MB990767 and MD998719 to install the crankshaft pulley.
6. Tighten the crankshaft bolt to 200 Nm (148 ft-lb).
7. Loosen the crankshaft bolt fully.
8. Tighten the crankshaft bolt to 110 Nm (81 ft-lb).

9. Make a paint mark on the crankshaft bolt.

CAUTION:
^

If the nut is turned less than 60 degrees, proper fastening performance may not be achieved. Be careful to tighten the nut exactly 60
degrees.

^

If the nut is overtightened (exceeding 60 degrees), loosen the nut completely and then retighten it by repeating the tightening procedure
from step 6.

10. Make a paint mark on the bolt end at a position 60 degrees from the paint mark made on the washer in the direction of tightening the crankshaft

bolt.

11. Turn the crankshaft bolt another 60 degrees and make sure that the paint marks on the washer and crankshaft bolt are aligned.
