Transmission Cooler: Testing and Inspection

*This document has been updated per manufacturer TSB #06-23-004*

OIL COOLER FLOW CHECK

After the new or repaired transaxle has been installed, fill to the proper level with DIA QUEEN ATF-J2. The flow should be checked using the
following procedure:

CAUTION: With the fluid set at the proper level, transmission fluid collection should not exceed one quart or internal damage to the
transaxle may occur.

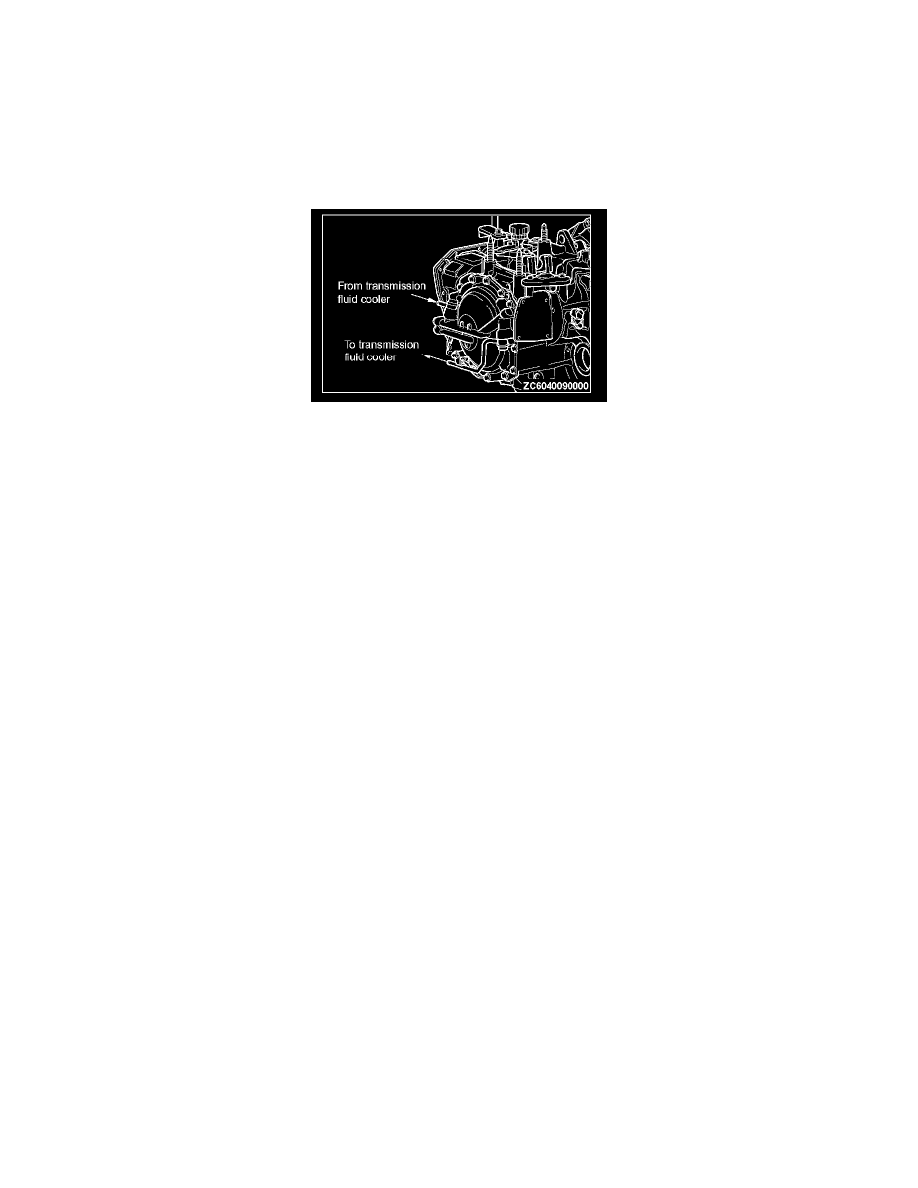

1. Disconnect the OUTLET line (from cooler) at the transaxle and place a collecting container under the disconnected line.
2. Run the engine at curb idle speed with the shift selector in neutral.
3. If transmission fluid flow is intermittent or it takes

more than 20 seconds to collect one quart of transmission fluid, replace the cooler.

4. If flow is within acceptable limits, reconnect the cooler line. Then fill the transaxle to the proper level, using DIA QUEEN ATF-J2
