Overdrive Switch: Testing and Inspection
Diagnosis Procedure

OVERDRIVE CONTROL SWITCH

Diagnosis Procedure

1.CHECK CAN COMMUNICATION LINE
Perform the self-diagnosis. Refer to See: Transmission Control Systems/Testing and Inspection/Scan Tool Testing and Procedures/Diagnosis System
(TCM)/CONSULT-III Function (Transmission).
Is any malfunction in the CAN communication indicated in the results?
YES >> Check CAN communication line. Refer to See: Powertrain Management/Computers and Control Systems/Testing and Inspection/Diagnostic
Trouble Code Tests and Associated Procedures/U Code Charts/U1000/A/T Control System.
NO >> GO TO 2.

2.CHECK OVERDRIVE CONTROL SWITCH CIRCUIT
With CONSULT-III
1. Turn ignition switch "ON".
2. Select "ECU INPUT SIGNALS" in "DATA MONITOR" mode for "TRANSMISSION" with CONSULT-III.

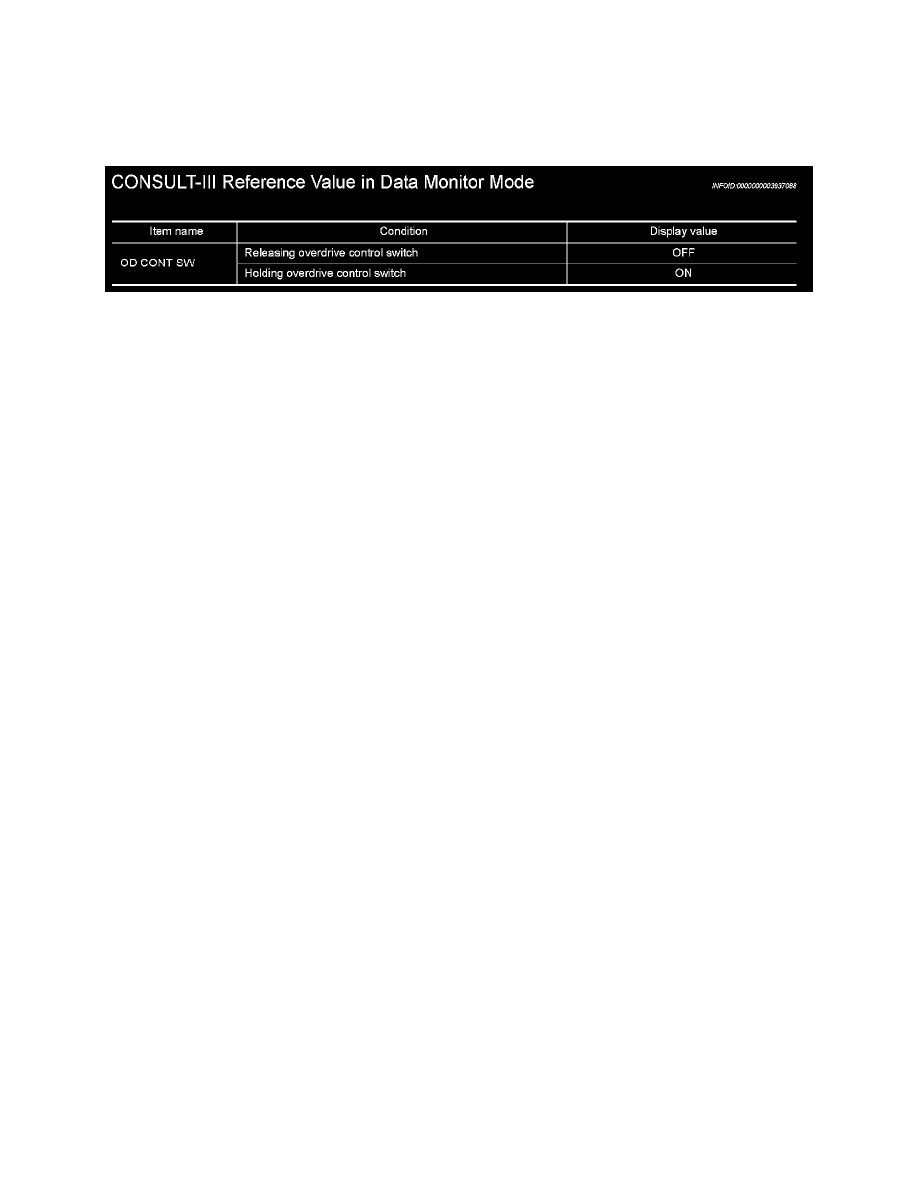

3. Read out "OD CONT SW".
Check the signal of the overdrive control switch is indicated properly.

Without CONSULT-III
1. Turn ignition switch "ON". (Do not start engine)
2. Check voltage between A/T control device connector terminal and ground.

OK or NG
OK >> GO TO 5.
NG >> GO TO 3.

3.CHECK OVERDRIVE CONTROL SWITCH
1. Turn ignition switch "OFF".
2. Disconnect A/T control device connector.
3. Check continuity between A/T control device connector M156 terminals 7 and 8.

OK or NG
OK >> GO TO 4.
NG >> Repair or replace overdrive control switch.

4.DETECT MALFUNCTIONING ITEM
Check the following. If any items are damaged, repair or replace damaged parts.
-

Harness for short or open between combination meter connector terminal 20 and A/T control device connector terminal 7.

-

Harness for short or open between A/T control device connector terminal 8 and ground.

OK or NG
OK >> GO TO 5.
