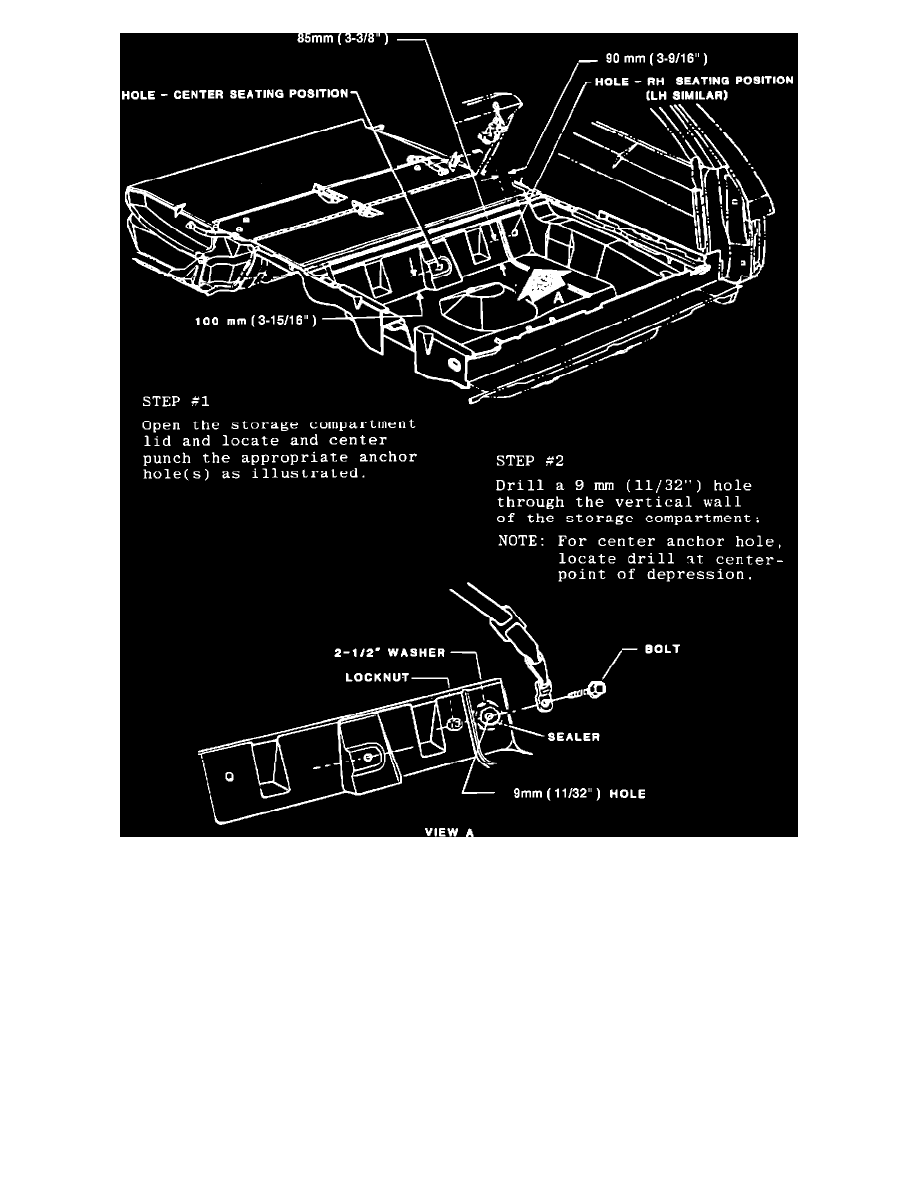

FIGURE 5 - TOP STRAP ANCHOR ASSEMBLY INSTALLED - 88 STATION WAGON (TWO SEAT)

Figure 5

-- 88 Station Wagon

1.

Select the desired rear seat installation position and locate or drill the appropriate mounting holes(s) for the anchor bolt(s) as described in steps
listed in the appropriate figures.

NOTE:

Refer to the applicable Service Manual section if instructions are required to remove the rear seat filler panel.

If the hole penetrates to the exterior of the vehicle, apply a sealant between the anchor bolt washer and the sheet metal to prevent carbon
monoxide from entering the vehicle. Suitable sealers include silicone, butyl or acrylic type caulking.

In the event that the child seat anchorage assembly is removed, all bolt holes penetrating to the exterior of the vehicle must be resealed to
prevent exhaust fumes from entering the vehicle.

2.

Install the top strap anchor assembly as shown and tighten nut securely.
