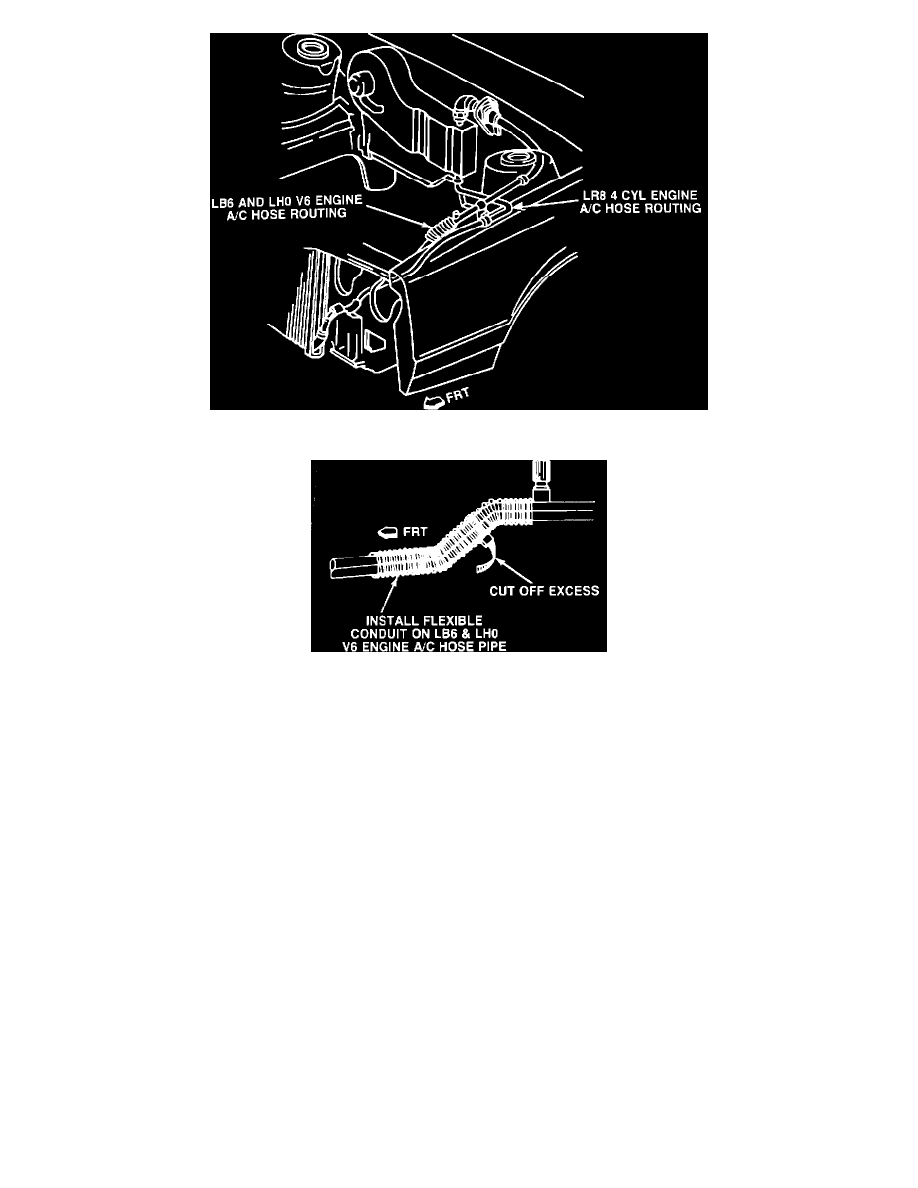

FIGURE 1

FIGURE 3

Procedure and Parts for 3.1L (VIN Code T) and 2.8L (VIN Code W) Engines

Part Numbers

Part Name

3816659

Retainer - Adjustable Plastic (Chicken Band)

8919356

3/4 I.D. Flexible Convoluted Conduit

Parts are currently available from GMSPO.

1.

Slide a 6 inch piece of the flexible conduit on to the A/C pipe just in front of the valve, as shown in Figure 1 and 3, with the slit positioned on the
bottom of the pipe.

2.

Secure the conduit in place with the plastic retainer (chicken band) as shown in Figure 3.

WARRANTY INFORMATION

Labor Operation:

T1385

Labor Time

:

.2 Hours
