6. Disengage the vacuum line at the brake booster. Unscrew the two fastening screws (Ton() on the brake booster and remove the brake booster.

Installing brake booster

Note
^

Absolute cleanliness is necessary when installing the brake booster as well as the adjacent brake master cylinder. Dirt can cause faults in the
system.

^

The reservoir must engage correctly in the brake master cylinder.

^

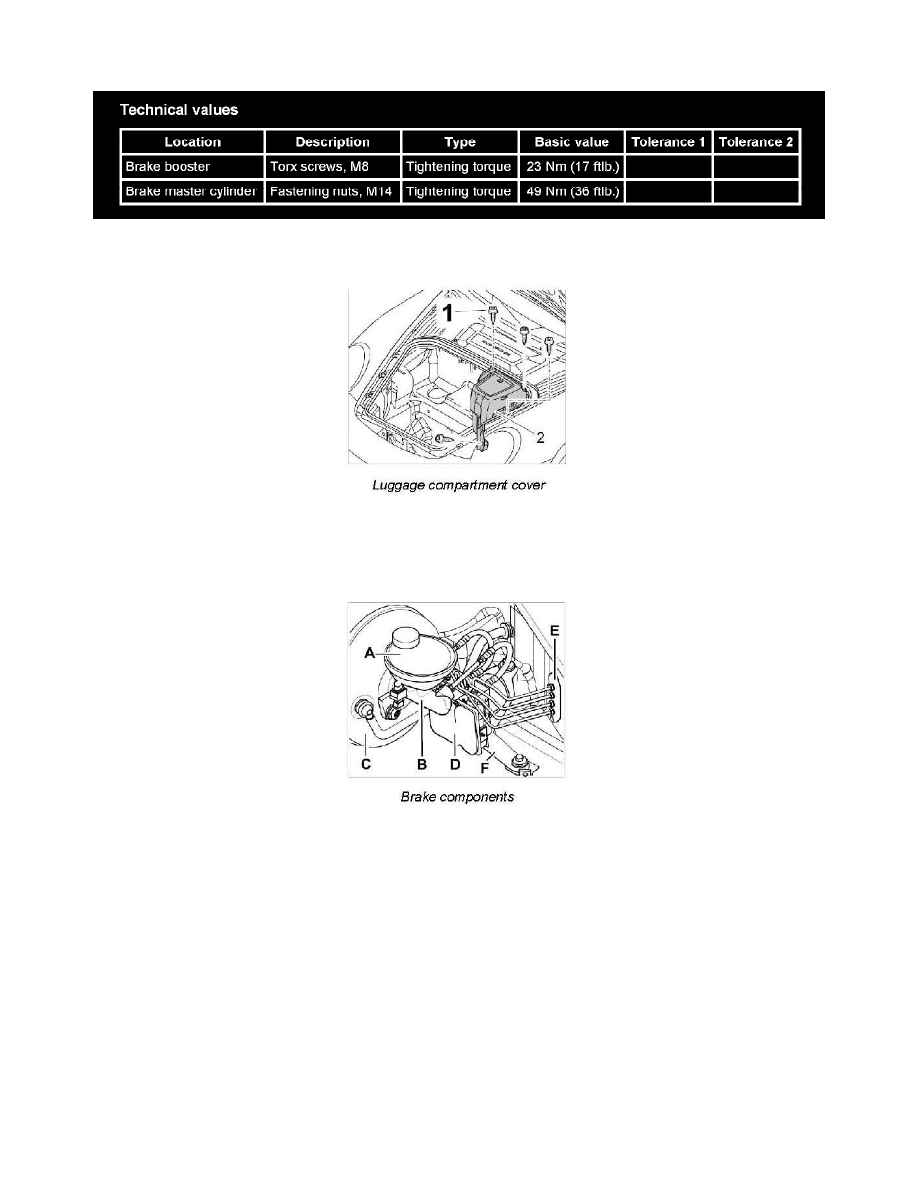

Observe correct tightening torques.

^

First bleed the brake system in the usual way (primary circuit). Then, use the PIWIS Tester to bleed the brakes as well (secondary circuit).

^

Check electric and hydraulic lines for incorrect assignment using the PIWIS Tester. This test checks that the brake lines/solenoid valves are
assigned to the corresponding brake callipers.

The basic push rod setting, installation dimension -X-, is already set on new brake boosters. When replacing the push rod, always reset the previous
dimension -X- (approx. 140 mm) if necessary. Fine adjustment is carried out following installation (position of brake pedal with respect to accelerator
pedal).

1. Insert brake booster with bellows and tightened clamp -Arrow-.
Tighten fastening screws (Torx/M8) to
-> Tightening torque: 23 Nm (17 ftlb.).
