Driver/Vehicle Information Display: Description and Operation
Detailed Description

An Overview of Control Panel, Infotainment, ICM (736)

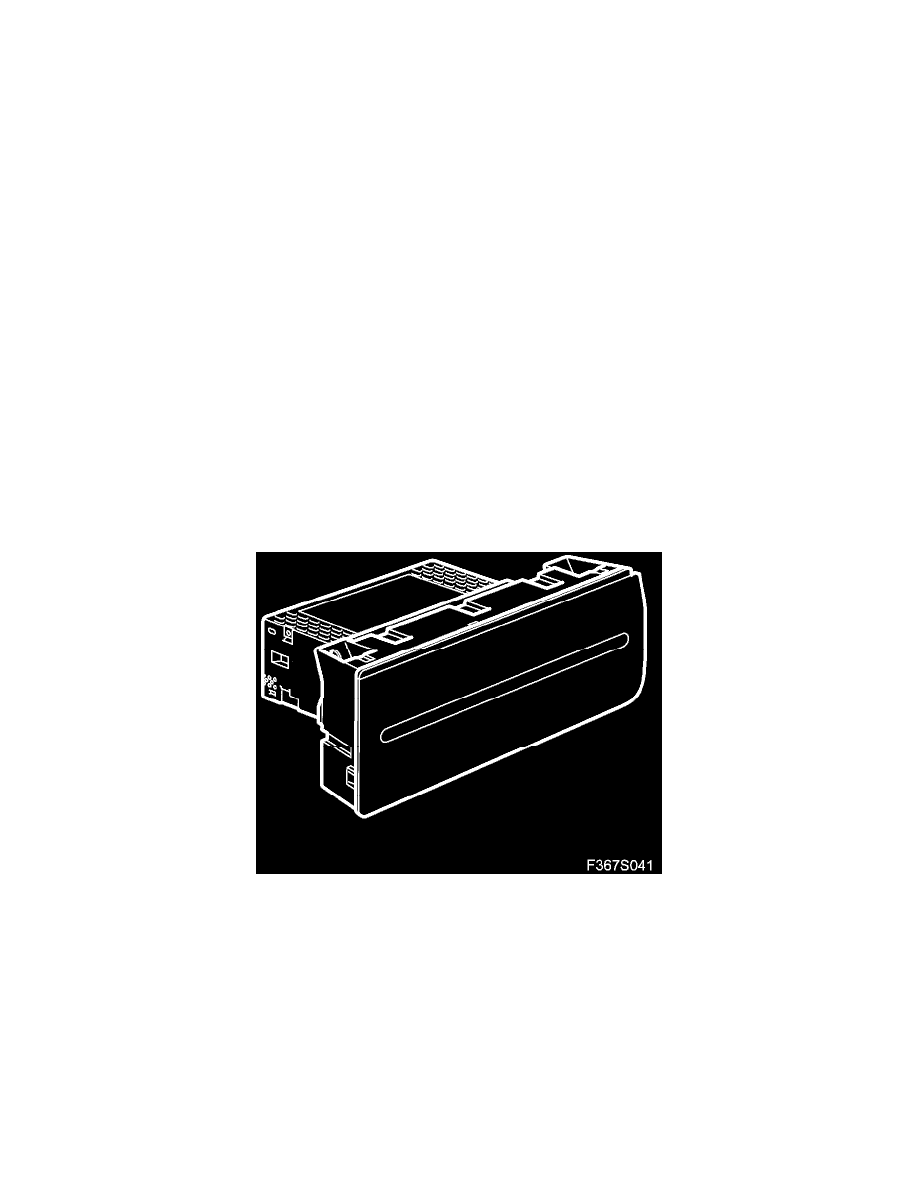

Control Panel, Infotainment, ICM (736)

Principal use

The control module

1. Is the control unit for the O-bus, which means that it controls all the unit on the O-bus. ICM is responsible for conveying information between the

O-bus and the electric buses (P and I-bus).

2. Applies only to ICM 1, 2 and 3:  Is the control panel for audio, telephone and navigation. ICM shares some logic functions with the radio main

unit but is the overall control unit for navigation and communication.

3. Is the control unit for SID and SIDC (SID control panel).

The control module governs mainly the following functions:

1. Customer settings
2. Service interval
3. Instrument lighting
4. Indicator sound
5. Trip computer functions
6. Warning and indicator messages, language and units.

Type

ICM is available in four levels:

-

ICM 0 is a control module without keypad. ICM 0 is in cars without an audio system.

ICM 0

-

ICM 1 is equipped with only one keypad. The SETTINGS button activates the SID menu, for displaying information relating to the ICM
functions.
