Saturn Workshop Service and Repair Manuals

Timing Component Alignment Marks: Locations

^

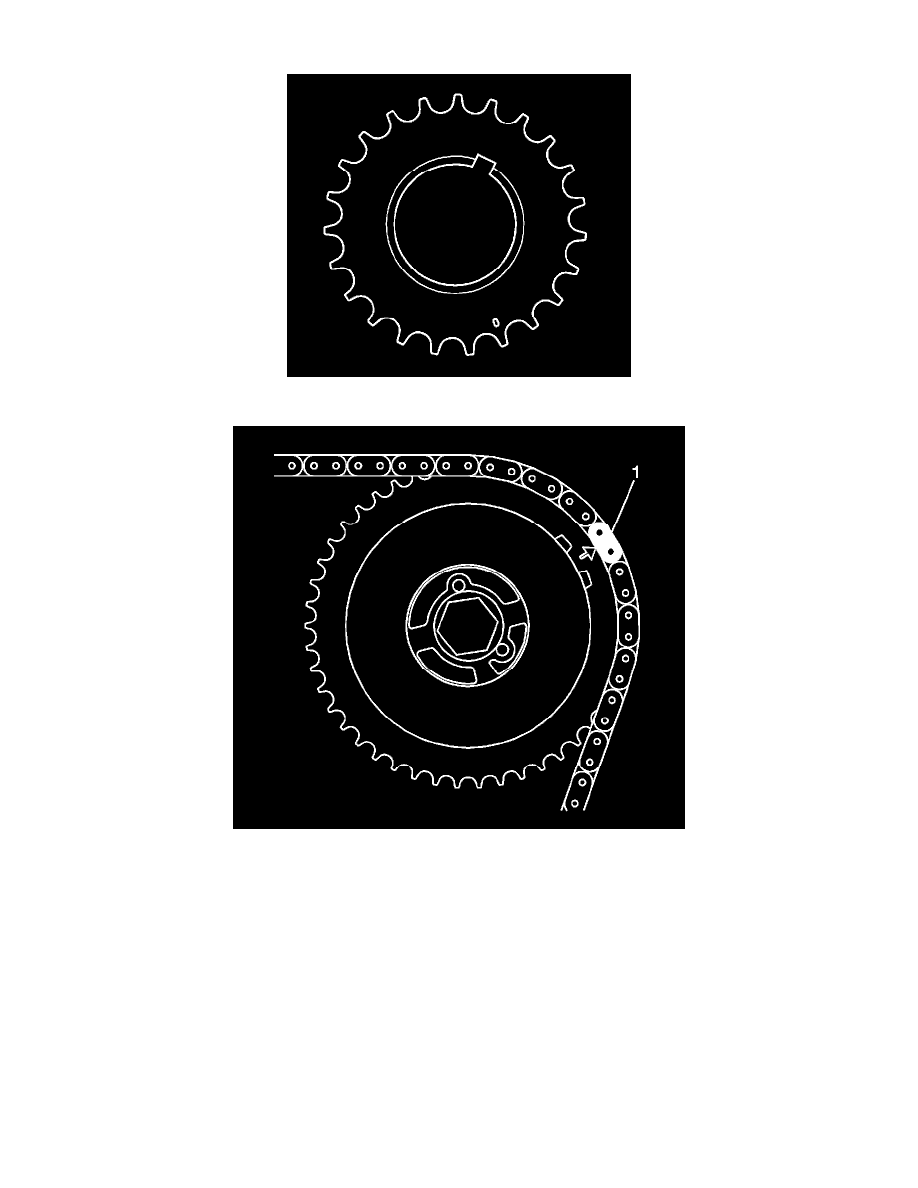

Install the timing chain drive sprocket to the crankshaft with the timing mark in the 5 o'clock position.

Important:

^

There are 3 colored links on the timing chain. Two links are of matching color, and one link is of a unique color. Use the following
procedure to line up the links with the actuators. Orient the chain so that the colored links are visible.

^

Assemble the intake camshaft actuator into the timing chain with the timing mark lined up with the uniquely colored link (1). Hand tighten a new
intake camshaft actuator bolt.
