Saturn Workshop Service and Repair Manuals

Fuel Supply Line: Service and Repair

Fuel Hose/Pipes Replacement - Chassis

Removal Procedure

Caution:  Ensure that the vehicle is properly supported and squarely positioned. To help avoid personal injury when a vehicle is on a
hoist, provide additional support for the vehicle on the opposite end from which the components are being removed.

Caution:  Do not allow smoking or the use of open flames in the area where work on the fuel or EVAP system is taking place. Anytime
work is being done on the fuel system, disconnect the negative battery cable, except for those tests where battery voltage is required.

Caution:  Whenever fuel lines are removed, catch fuel in an approved container. Container opening must be a minimum of 300 mm (12
in) diameter to adequately catch the fluid.

Notice:  Fuel/Vapor lines cannot be spliced or repaired. The line must be replaced (if damaged) with the same type of line.

1. Relieve the fuel system pressure. Refer to Fuel Pressure Relief.
2. Disconnect the negative battery terminal.

Important:  To facilitate removal, it may be necessary to spray quick connect fittings with penetrating oil to remove debris.

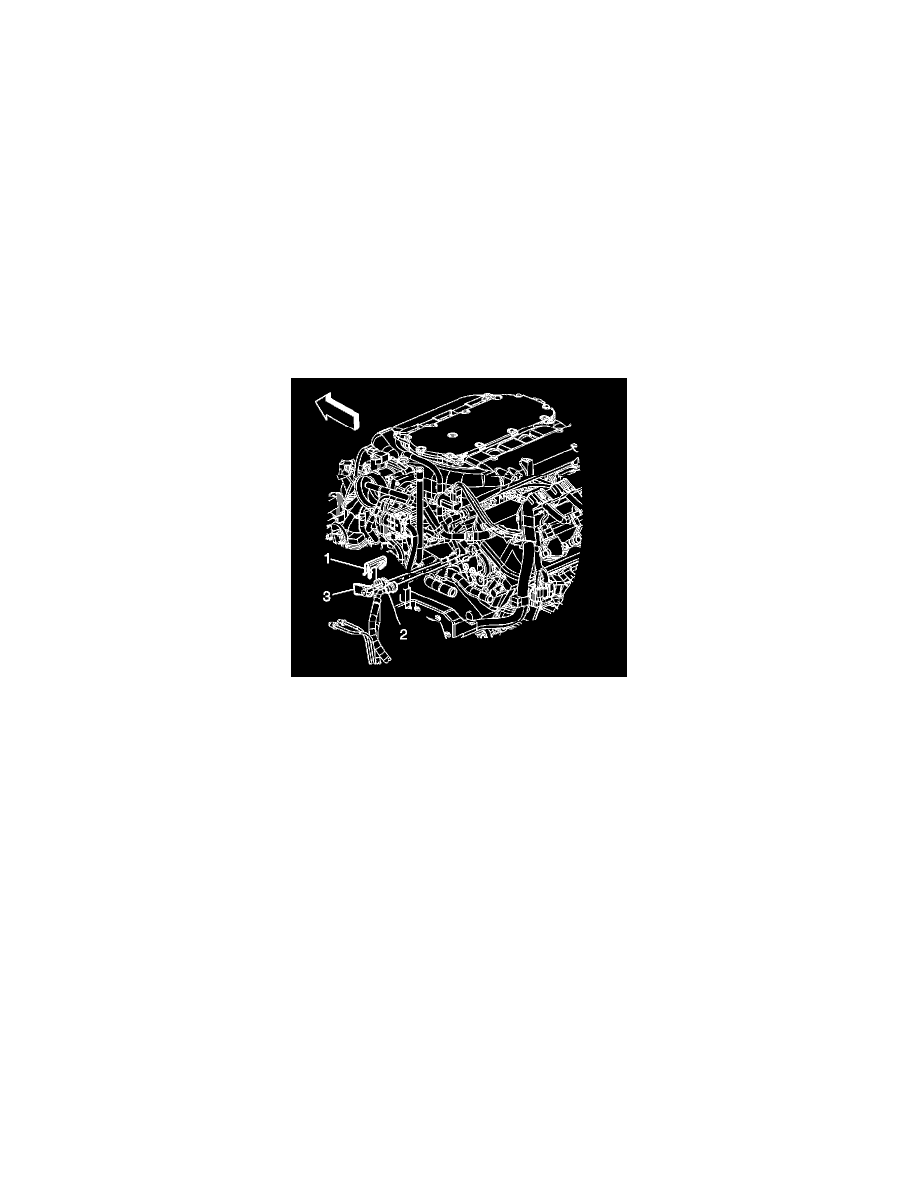

3. From underhood, remove the fuel line clip and using the Snap-On(TM) tool YA 9457 or equivalent, disconnect the fuel feed line from the fuel rail.
4. Disconnect the evaporative emission (EVAP) purge line from the EVAP purge solenoid.
5. Raise the vehicle. Refer to Vehicle Lifting.
6. Disconnect the chassis fuel feed line from the fuel tank.
7. Disconnect the EVAP purge line from the EVAP canister.
8. Release the fuel and EVAP purge lines from underbody retainers.

Installation Procedure
