Rear Door Window Glass: Service and Repair
Rear Door Glass Weatherstrip

REAR DOOR GLASS WEATHERSTRIP ASSY OUTER LH

REPLACEMENT

HINT:

-

The installation procedures are removal procedures in reverse order.

-

Use the same procedures for the RH side and LH side.

1. REMOVE DOOR PULL HANDLE
2. REMOVE POWER WINDOW REGULATOR SWITCH ASSY REAR
3. REMOVE REAR DOOR TRIM BOARD SUB-ASSY LH
4. REMOVE REAR DOOR INSIDE HANDLE SUB-ASSY LH
5. REMOVE REAR DOOR SERVICE HOLE COVER LH
6. REMOVE REAR DOOR GLASS WEATHERSTRIP ASSY OUTER LH

a. Put protective tape under the weatherstrip.

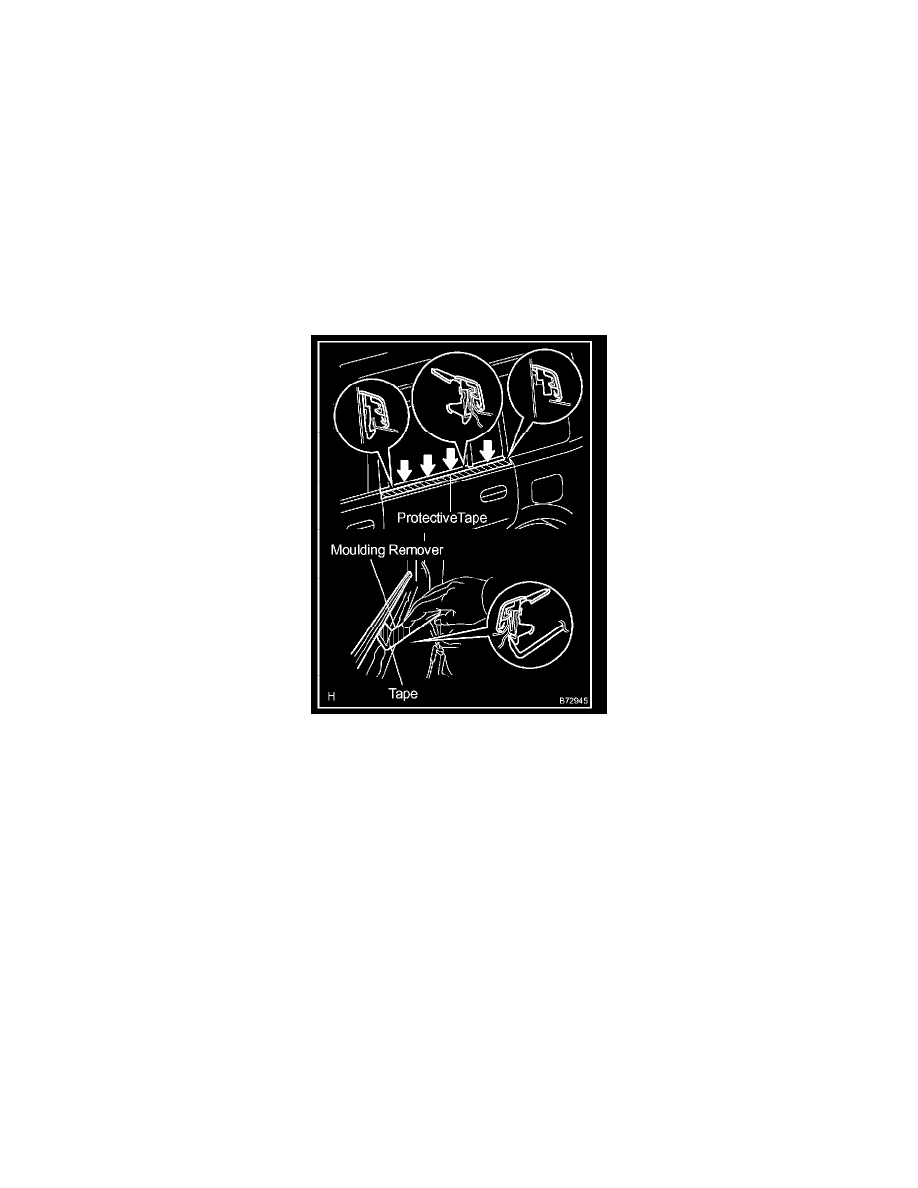

b. Using a moulding remover, pry out the weatherstrip as shown in the illustration.

HINT:  Tape the remover tip before use.
