3. BLEED BRAKE LINE

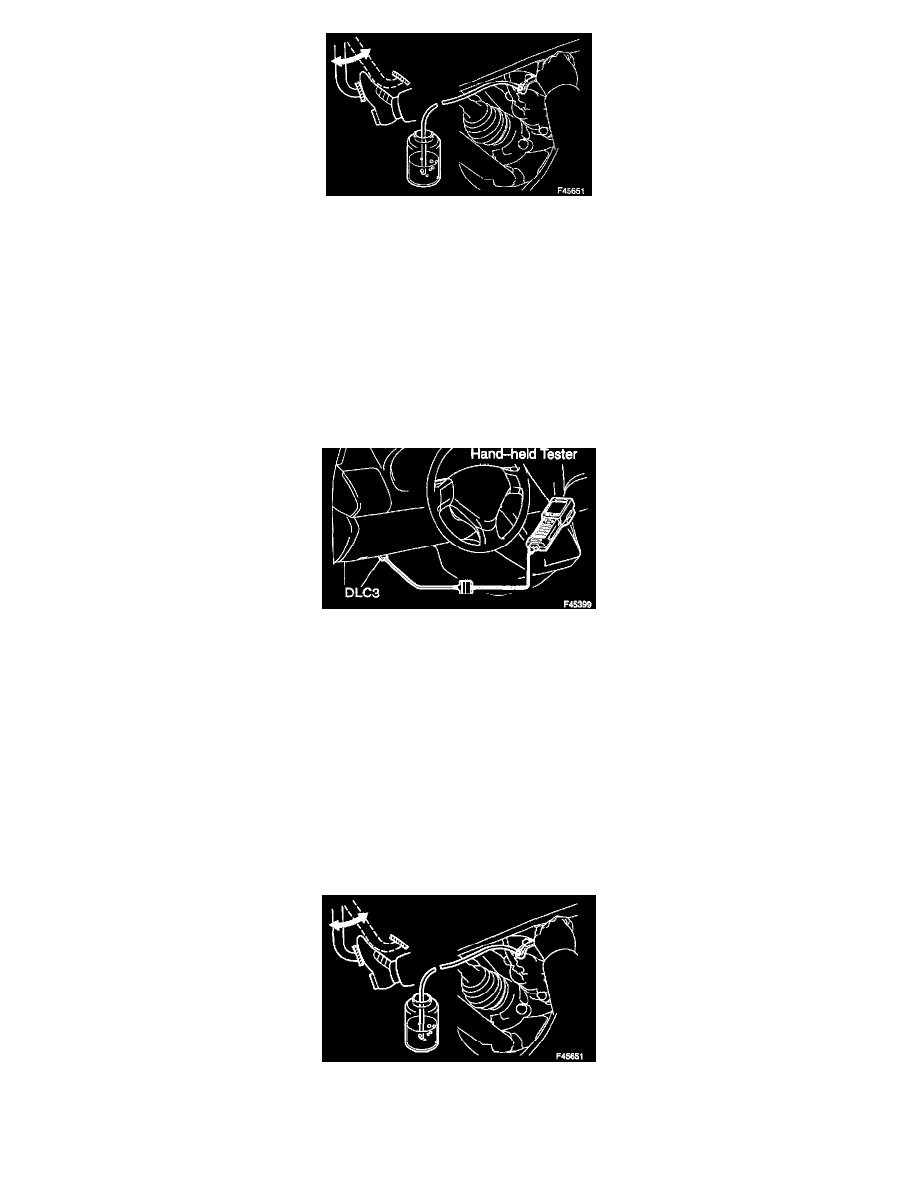

a. Connect the vinyl tube to either one of the bleeder plug.
b. Depress the brake pedal several times, then loosen the bleeder plug with the pedal depressed.
c. When fluid stops coming out, tighten the bleeder plug then release the brake pedal.

Torque: 8.3 Nm (85 kgf-cm, 73 inch lbs.)

d. Repeat (b) and (c) until all the air in the fluid is completely bled out.
e. Repeat the above procedure to bleed the air out of the brake line for each wheel.

4. BLEED BRAKE ACTUATOR

NOTICE:  After performing the usual air bleeding in the brake system, if the height or feel of the brake pedal cannot be obtained, perform air
bleeding in the VSC actuator assy with the hand-held tester by following the procedures.

a. Depress the brake pedal more than 20 times with the engine off.

b. Connect the hand-held tester to the DLC3, then turn the ignition switch ON.

NOTICE:  Do not start the engine.

c. Select "AIR BLEEDING" on the hand-held tester.

HINT:  Please refer to the Hand-Held Tester Operator's Manual for further details.

d. Bleed out the air out of the reqlal brake line in "Step1: Increase" on the hand-held tester display.

NOTICE:
^

Perform the air bleeding by following the steps displayed on the hand-held tester.

^

Make sure that the brake fluid in the master cylinder reservoir tank does not become empty.

1. Connect the vinyl tube to either one of the bleeder plugs.

2. Depress the brake pedal several times, then loosen the bleeder plug of one of the above wheels with the pedal depressed.
3. When fluid stops coming out, tighten the bleeder plug, then release the brake pedal.

Torque: 8.3 Nm (85 kgf-cm, 73 inch lbs.)

4. Repeat (2) and (3) until all the air in the fluid is completely bled out.
